IQLink
Программно-аппаратный комплекс, позволяющий в режиме реального времени контролировать события в кабельной инфраструктуре корпоративных сетей и ЦОД.
Система автоматизирует документирование кабельных подключений и событий, помогает быстрее находить сетевые устройства и устранять неисправности.
-
Российская разработка -
3 патента РФ
(№ 2313800, № 2310210,
№ 2583999) -
+30% надежность
-20% затрат
Состав системы IQLink
Основные элементы системы IQLink, их назначение и взаимодействие между модулями, обеспечивающими интеллектуальное управление и мониторинг СКС
-
Модульные патч-панели IQLink (PP24-1UMU-INT)
24-портовые панели 1U с установленными заглушками, которые можно заменить на интеллектуальные модули на действующей СКС
-

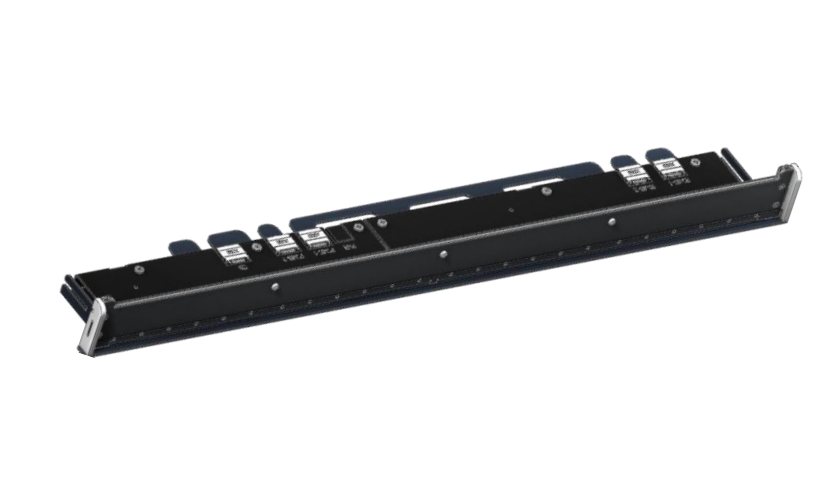

Интеллектуальный модуль Master (INT-MI-M)
Управляющий модуль с портом Ethernet 100 Мбит/с для связи с ПО AIM, четырьмя портами RS485 для подключения Slave-модулей и разъёмом питания 230 В
-
Интеллектуальные модули Slave (INT-MI-S)
Модули с двумя портами RS485, объединяемые в цепочку до 16 устройств
-
Стандартные компоненты СКС
Keystone-модули (Jack /Cat 5e/6/6a) и медные патч-корды
-
ПО AIM (Automated Infrastructure Management)
система автоматизированного управления, которая обеспечивает визуализацию, мониторинг и документирование сетевой инфраструктуры
Возможности системы
Визуализация и информирование
- Полная информация о кабельных соединениях и сетевых устройствах
- Графическое отображение элементов физической инфраструктуры и их географического размещения
Управление рабочими процессами
- Создание и распределение рабочих заданий по изменениям в кроссовом поле
- Визуальная LED-индикация статусов и состояний портов
- Контроль правильности выполнения рабочих заданий с автоматической проверкой и предупреждением об ошибках
Мониторинг в режиме реального времени
- Непрерывное отслеживание всех подключений и отключений патч-кордов
- Моментальные уведомления о несанкционированных действиях с указанием точных мест зарегистрированных инцидентов
- Обнаружение сбоев в работе оборудования и каналов связи
Автоматическое документирование
- Ведение актуального кабельного журнала без ручного ввода данных
- Запись запланированных и несанкционированных изменений в кроссовом поле
- Идентификация неиспользуемых портов и кабелей
- Отчеты и диаграммы, включая настраиваемые пользователем
Преимущества
-
Эффективное использование портов
Точный контроль портов исключает избыточные закупки активного коммутационного оборудования позволяет задействовать свободные ресурсы существующих коммутаторов.
-
Оптимизация сетевых подключений
Наглядная визуализация физических соединений и маршрутов позволяет лучше использовать существующую инфраструктуру.
-
Актуальная сетевая документация
Вся информация о соединениях и изменениях автоматически фиксируется в базе данных AIM, формируя актуальные схемы, журналы и отчеты по сети
-
Повышенная надежность
При сбое, система мгновенно показывает место инцидента. Это позволяет устранять неполадки в разы быстрее, сокращая простои важных сервисов.
-
Светодиодная последовательность
Мигающие светодиоды указывают места и последовательность действий на внесение изменений
-
Поэтапное внедрение
Сначала монтируется стандартная СКС на панелях IQLink (intellect ready), а по мере необходимости заглушки заменяются на интеллектуальные модули и подключается ПО AIM, без перекроссировки и замены панелей
Функциональные разделы ПО AIM IQLINK
-
Дерево локаций и оборудования
- Иерархия корпоративных сетей пользователей
- Создание, изменение, поиск объектов
- Информация о ресурсах
-
Справочники оборудования
- Шаблоны оборудования
- Оборудование ITK
- Пользовательское оборудование
-
Рабочие задания
- Создание, исполнение, контроль рабочих заданий, связанных с физической инфраструктурой
- Составление графика выполнения различных работ
- Создание отчетов и диаграмм, основанных на ключевых параметрах для управления корпоративной сетью
-
События
- Мониторинг, отображение, обработка происходящих в сети событий, сообщений, ошибок
- Внутренние и внешние события
-
Управление ИТ-активами
- Процессы и процедуры, связанные с идентификацией, перемещением и сопровождением ИТ-активов
- История перемещения устройств в корпоративной сети
- Хранение информации о параметрах и атрибутах устройств
-
Настройки системы
- Конфигурация системы
- Администрирование сетевых настроек
- Настройки обнаружения устройств, настройки SNMP и обработки прерываний
- Обновление встроенного ПО
- Управление пользователями и их группами
-
Схемы соединений и кабельный журнал
- Управляемые подключения IQLink
- Обновление соединений в режиме реального времени
- Документирование пассивных соединений
- Маршруты соединений
