Отображение недостоверности на тренде. Как изменить вид пера на тренде в случае, если пришло недостоверное значение?

Отображение недостоверных данных на тренде - важная функция. Кроме изменения типа линии в версии MasterSCADA 4D 1.2.14 появилась возможность задавать цвет для недостоверных значений. StatusCode (признак качества) входит в структуру типов данных вида SYSTEM_*_PARAM, поэтому достоверность параметров можно отследить, только если перо связано с параметром типа SYSTEM_*_PARAM.

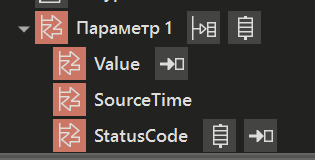

Параметр с библиотечным типом данных типом данных SYSTEM_*_PARAM представляет собой структуру, состоящую из значения, метки времени и признака качества:

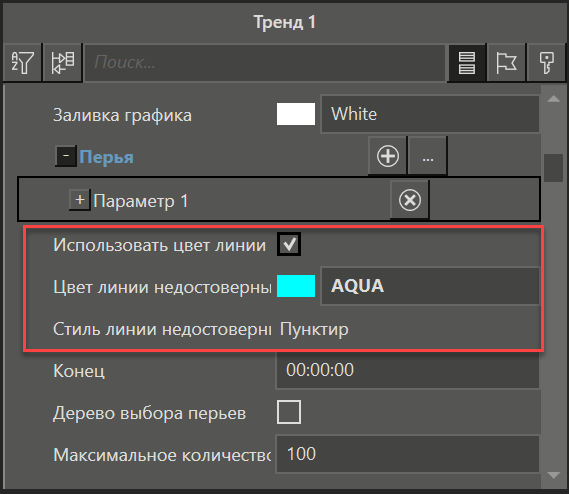

Для отображения недостоверных данных после связи параметра с трендом, в настройках тренда следует установить флаг «Использовать цвет линии недостоверных значений». Можно указать цвет и стиль линии.


В итоге, после запуска проекта на исполнение, если признак качества хороший, то параметр будет рисоваться обычным образом. Если признак качества плохой (StatusCode отличается от нуля), то тогда параметр будет отображаться на тренде указанным цветом и заданным типом линии.
