Автоматическое связывание переменных через таблицу

Связь через таблицу

Как создать связи в MasterSCADA 4D не перетаскивая один параметр на другой, а используя табличное представление проекта?

Рассмотрим этот вопрос на примере создания связи между каналами модуля ModbusTCP и параметрами объектов.

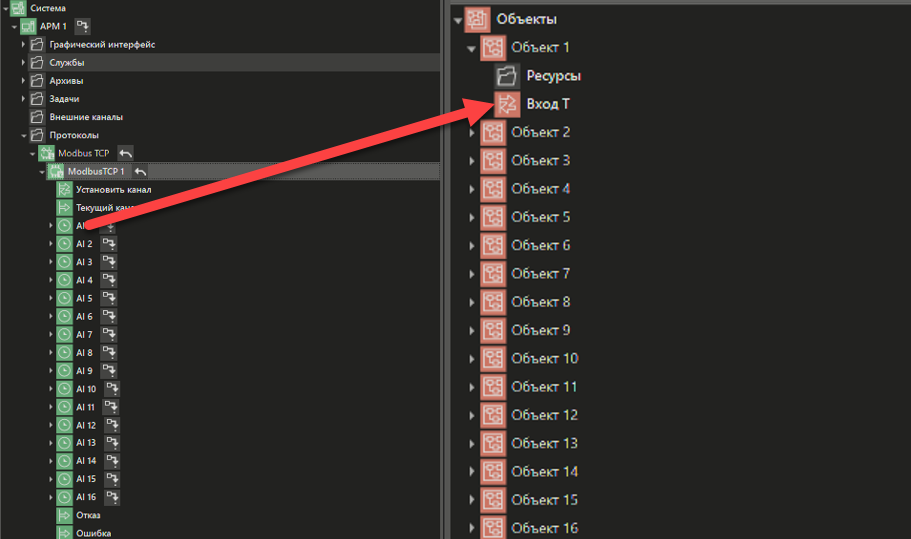

Создавать связь можно вручную путём перетаскивания каналов на сами параметры объекта. Для удобства параметры можно открыть в дереве веток. Однако, настройка связей для нескольких объектов таким способом занимает много времени. Поэтому, если связи будут однотипные, достаточно создать связь только между одним каналом и объектом.

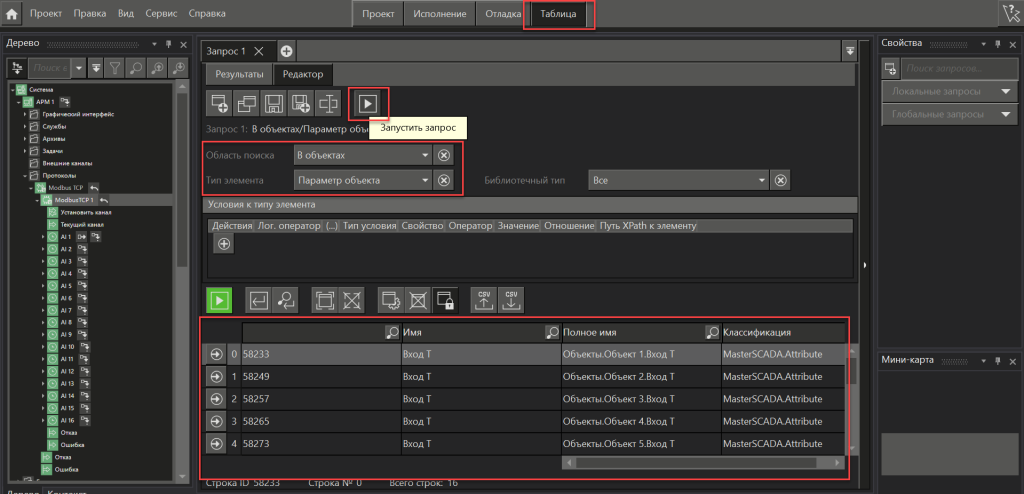

Далее рассмотрим создание связей при помощи табличного представления проекта. Для этого нужно перейти на вкладку «Таблицы». Выбрать область поиска - «В объектах», тип элемента - «Параметры объекта», и запустить запрос.


В нижней части там, где появляются результаты запроса, отобразятся все параметры, которые есть в дереве объектов.

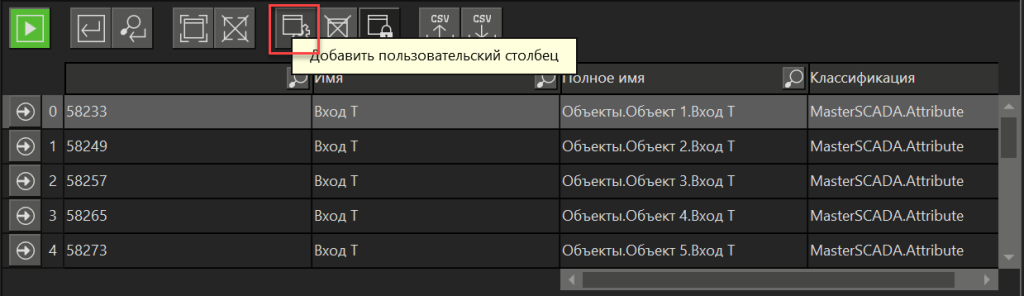

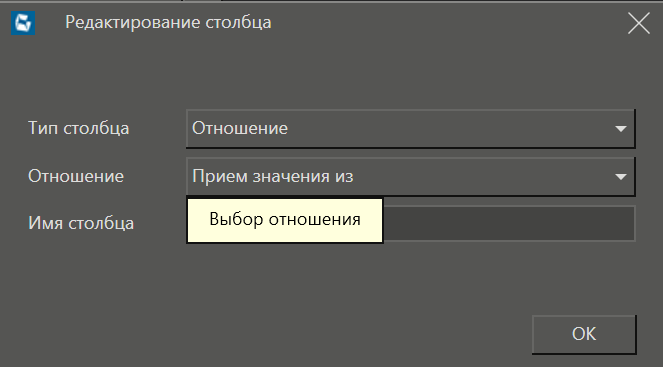

По умолчанию таблица содержит фиксированный набор столбцов. Этот набор столбцов можно расширить. Для этого нужно нажать на кнопку «Добавить пользовательский столбец». И в окне редактирования столбца выбрать тип столбца – «Отношение», и отношение – «Приём значений из».

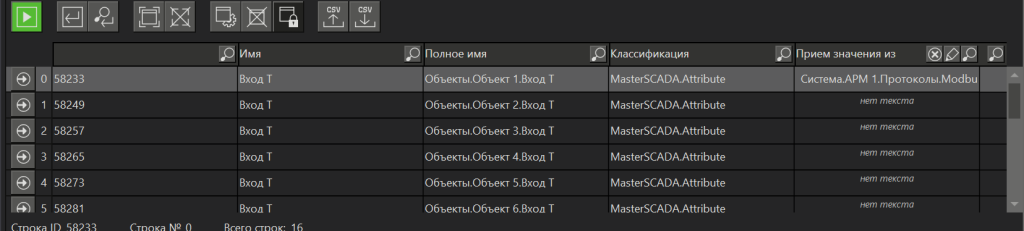

Тогда, можно увидеть, что в процессе настройки связи вручную была установлена только одна связь. Следовательно, заполнилось это поле только у одного параметра.

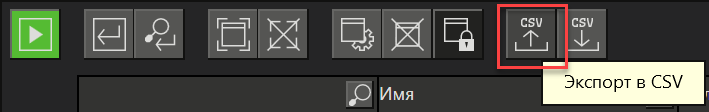

Сохраним результаты запроса в табличном виде.

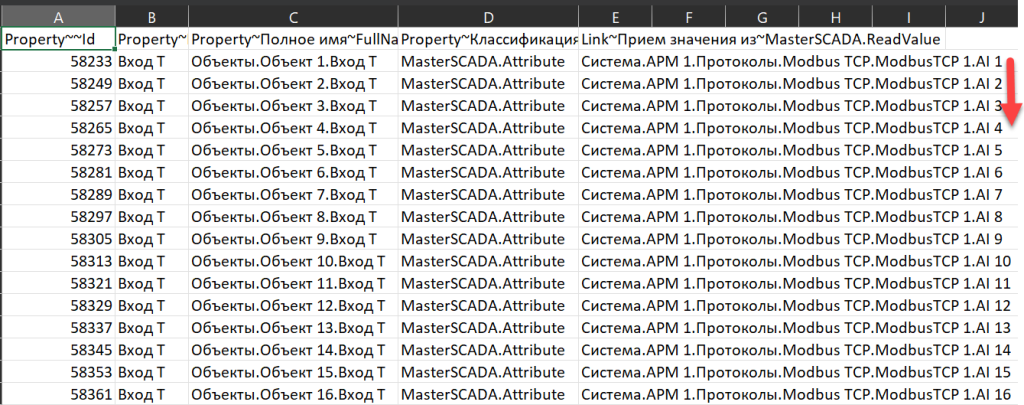

Далее нужно открыть таблицу в Excel и заполнить её пустые поля, растянув столбец «Приём значений из».

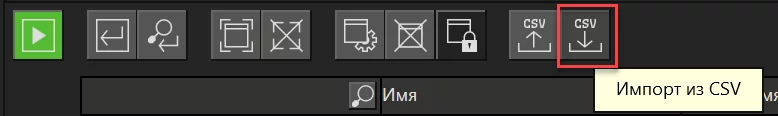

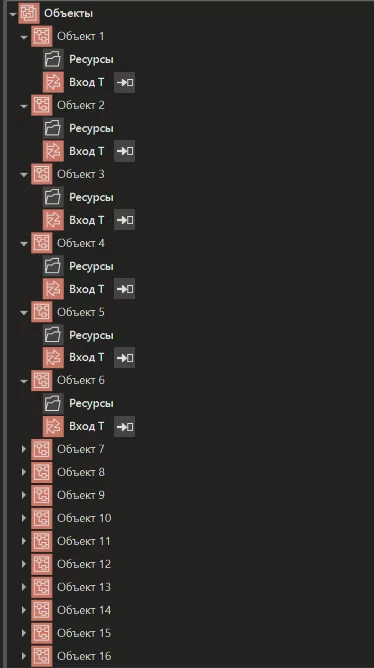

Сохранив и импортировав таблицу обратно в MasterSCADA, можно увидеть, что столбец «Приём значений из» заполнился и появились связи между всеми каналами и объектами.
