Назначение системы
СДТУ — Система диспетчерского и технологического управления объектами теплоснабжения создана для централизованного мониторинга и дистанционного управления разветвлённой инфраструктурой теплоснабжения Нижнего Новгорода. АО «Объединённый коммунальный оператор» (до недавнего времени известное как «Теплоэнерго») обеспечивает теплом жилые дома и организации города — это более 200 объектов: котельные, центральные тепловые пункты (ЦТП) и насосные станции, распределенные по всему городу. Проект реализован совместно специалистами АО «ОКО» и интегратором ООО «АИТ ГРУПП» (Нижний Новгород) на базе программного обеспечения MasterSCADA 4D Enterprise.
Действующая СДТУ к началу проекта представляла собой разрозненную систему из шести программно-аппаратных комплексов разных производителей. На верхнем уровне параллельно работали шесть различных SCADA-систем; на нижнем уровне - ПЛК и устройства сбора данных различных производителей отечественного и зарубежного производства. Для диспетчерской службы это означало отсутствие единой картины по объектам: каждый комплекс имел собственный интерфейс, свою логику работы и свои правила представления информации. Для эксплуатации ситуация была не лучше: часть оборудования устарела, часть была снята с поддержки со стороны производителей, а расширение системы — как по количеству объектов, так и по функциональности — становилось крайне трудоёмким или вообще невозможным. По сути, заказчику требовалась не просто замена оборудования, а переход на единую SCADA-платформу, в том числе соответствующую актуальным требованиям в части импортазамещения и ИБ. Перед командой стояла задача построить современную систему диспетчеризации на базе MasterSCADA 4D, которая объединила бы более 200 объектов в едином интерфейсе, обеспечила централизованный мониторинг и управление режимами работы технологического оборудования.
Внедрение новой системы также включало ряд других целей:
Решение
В проекте была принята трёхуровневая архитектура СДТУ: уровень технологического объекта, коммуникационный уровень и уровень диспетчерского управления. Такая схема позволила разделить сбор данных на объектах, их передачу и централизованную обработку в едином диспетчерском центре.
На нижнем уровне модернизация затронула существующие программно-аппаратные комплексы на котельных, ЦТП и насосных станциях. Нестандартные и во многом проприетарные ПЛК и устройства сбора и передачи данных (УСПД) постепенно заменяются на серийно выпускаемое отечественное оборудование с поддержкой распространённых промышленных протоколов ModbusTCP и OPC-UA. Для новых технологических объектов дополнительно подготовлены типовые конфигурации ПАК в зависимости от масштаба объекта.
Коммуникационный уровень представляет собой изолированную мультисервисную сеть передачи данных, построенную специально для новой системы. Она объединяет распределённые по Нижнему Новгороду объекты в единый контур диспетчеризации и использует выделенные каналы связи разных операторов — как проводные, так и беспроводные. Важный момент в том, что в архитектуру изначально заложено резервирование каналов связи, поэтому подключение объектов не завязано на один маршрут передачи данных.

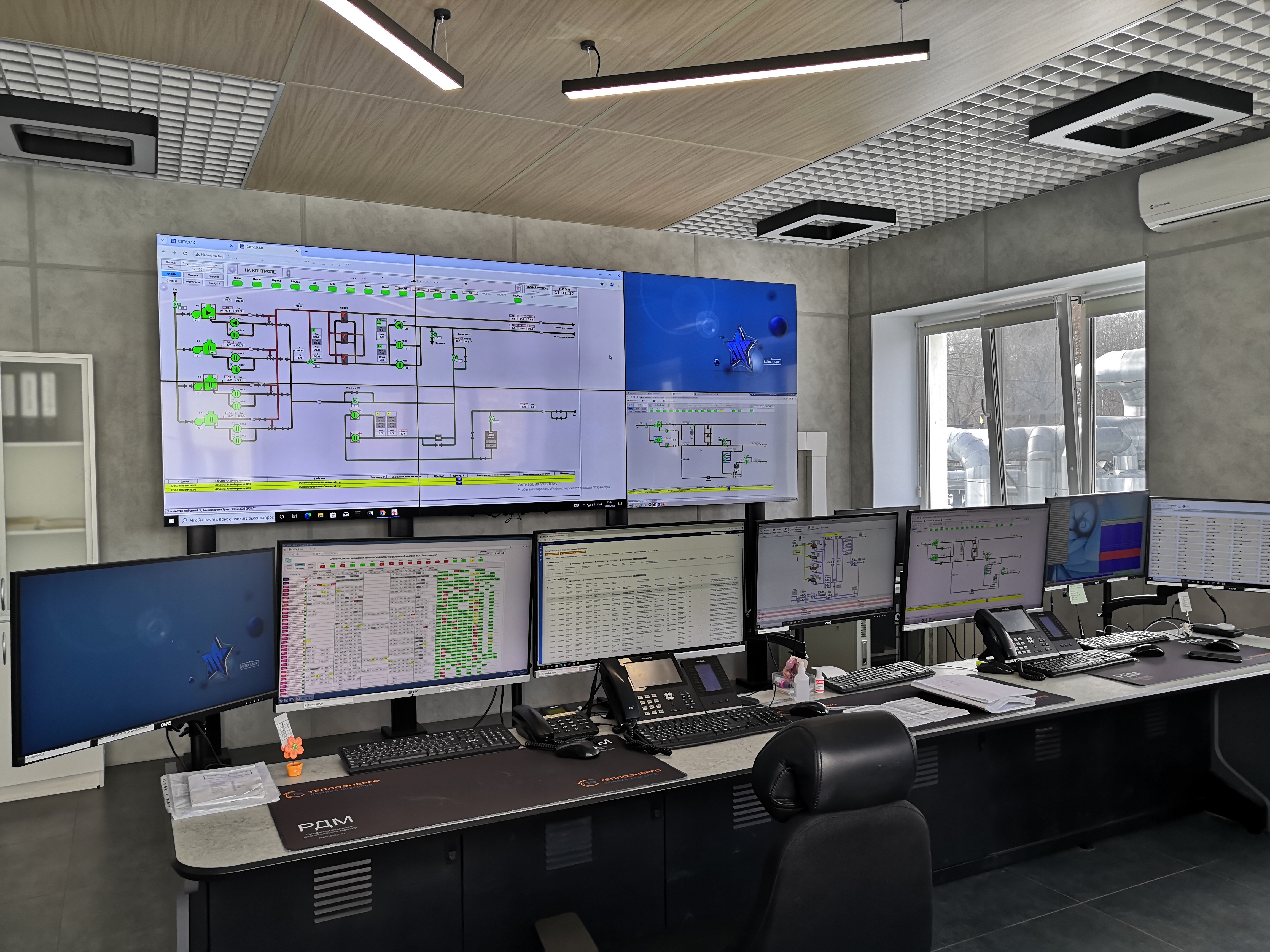

На верхнем уровне развёрнута новая инфраструктура диспетчерского центра. В её состав входят серверы и АРМы DEPO Computers, телекоммуникационное оборудование Eltex, используются операционная система Astra Linux, СУБД Postgres Pro и MasterSCADA 4D Enterprise с лицензией на 60 000 внешних точек, выбранной с запасом для дальнейшего расширения системы.

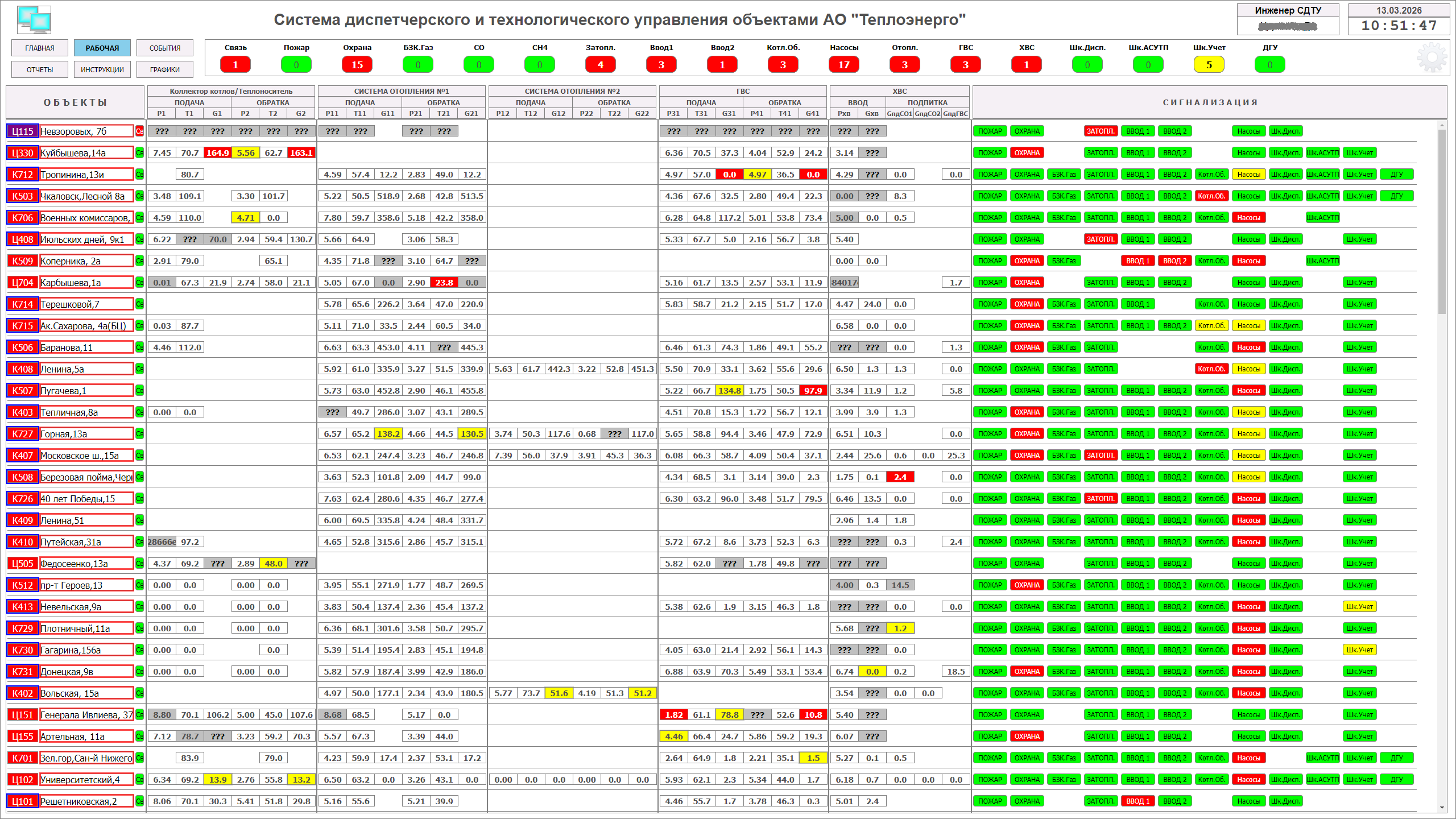

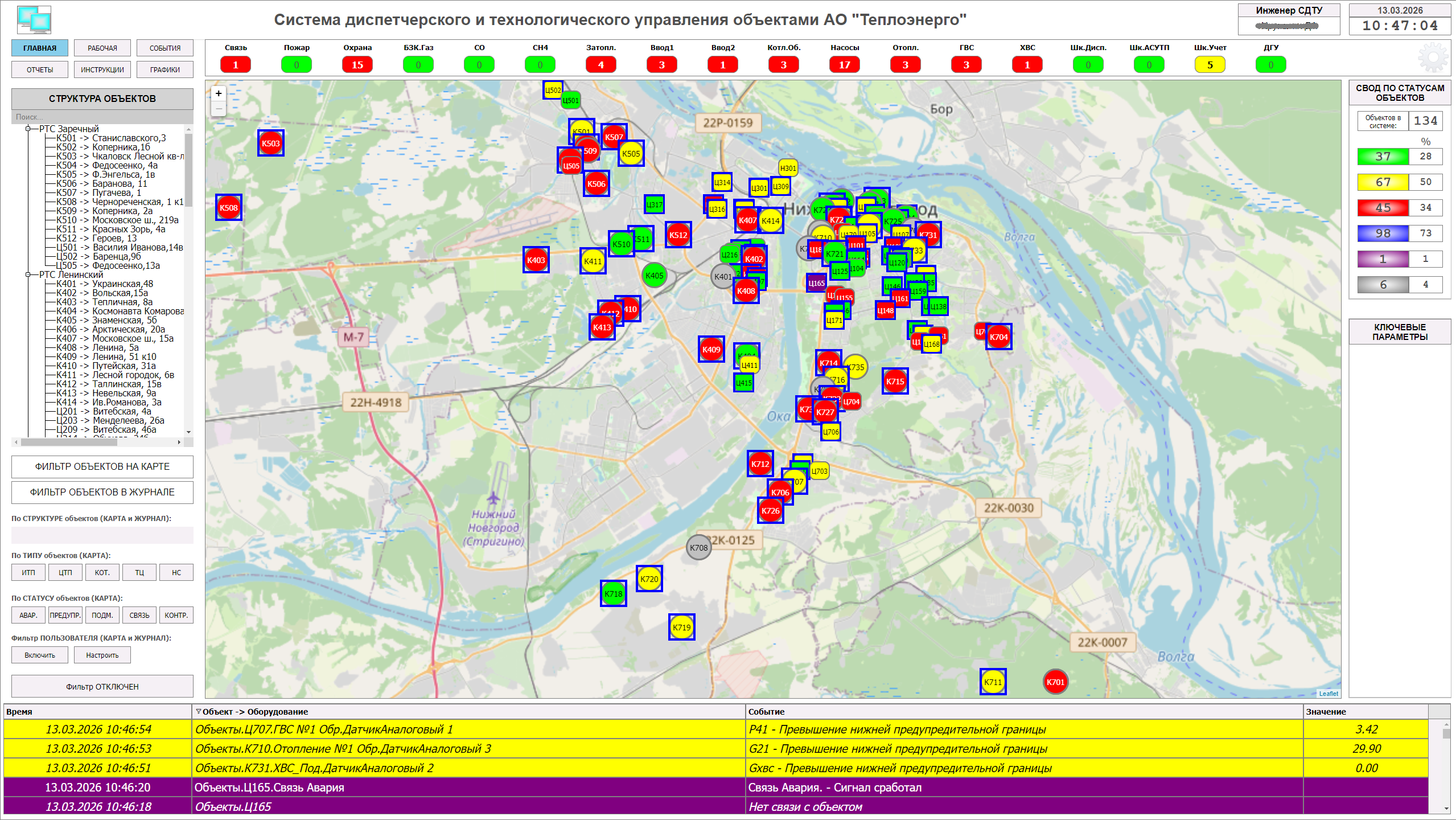

Именно MasterSCADA 4D стала прикладным ядром верхнего уровня, где сходятся данные со всех подключённых объектов, формируются экраны диспетчеров, журналы событий, архивы и инструменты оперативного управления режимами. По сути, платформа решает здесь сразу две задачи: с одной стороны, даёт единую среду визуализации и диспетчерского контроля для 200+ территориально распределённых объектов, а с другой — обеспечивает удобную инженерную среду для постоянного развития системы по мере её поэтапного внедрения.
Для этого проекта особенно важной оказалась возможность параллельной разработки в MasterSCADA 4D. По словам инженера, продукт «хорошо подошёл под нашу методологию параллельной разработки проекта»: над системой одновременно работают специалисты со стороны интегратора и заказчика, при этом общая структура проекта определяется заранее, а отдельные его части разрабатываются и отлаживаются независимо друг от друга. После этого результаты интегрируются в общий проект, что позволяет развивать систему поэтапно и без лишних пересечений между участниками. Для такой схемы работы интегратором был создан набор типовых пользовательских объектов – котельных, тепловых пунктов, тепловых сетей и насосных станций, включающих визуальные компоненты и алгоритмы, что позволило унифицировать объектную модель процессов, снизить количество ошибок при тиражировании, а также значительно ускорить подключение технологических объектов.

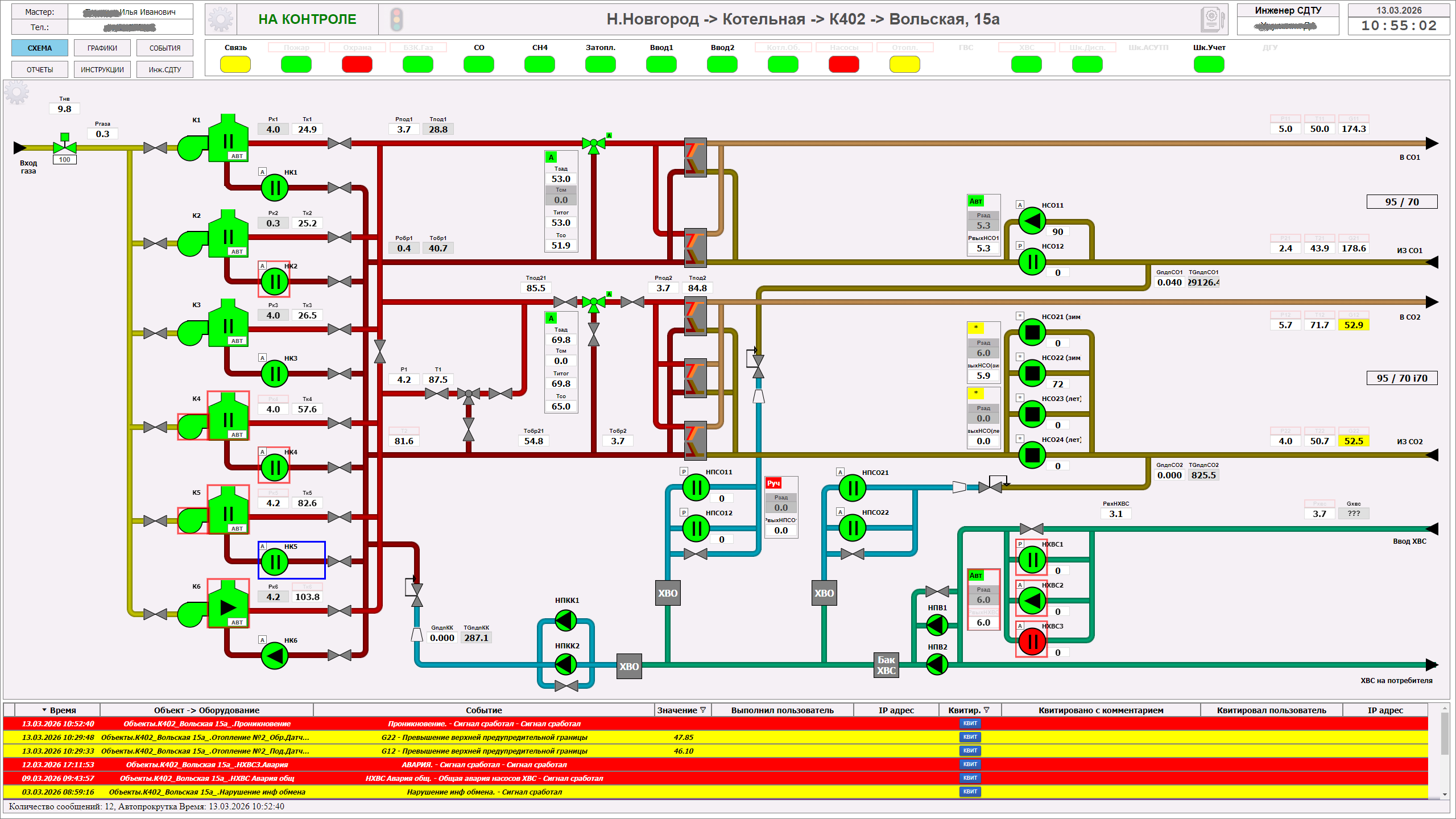

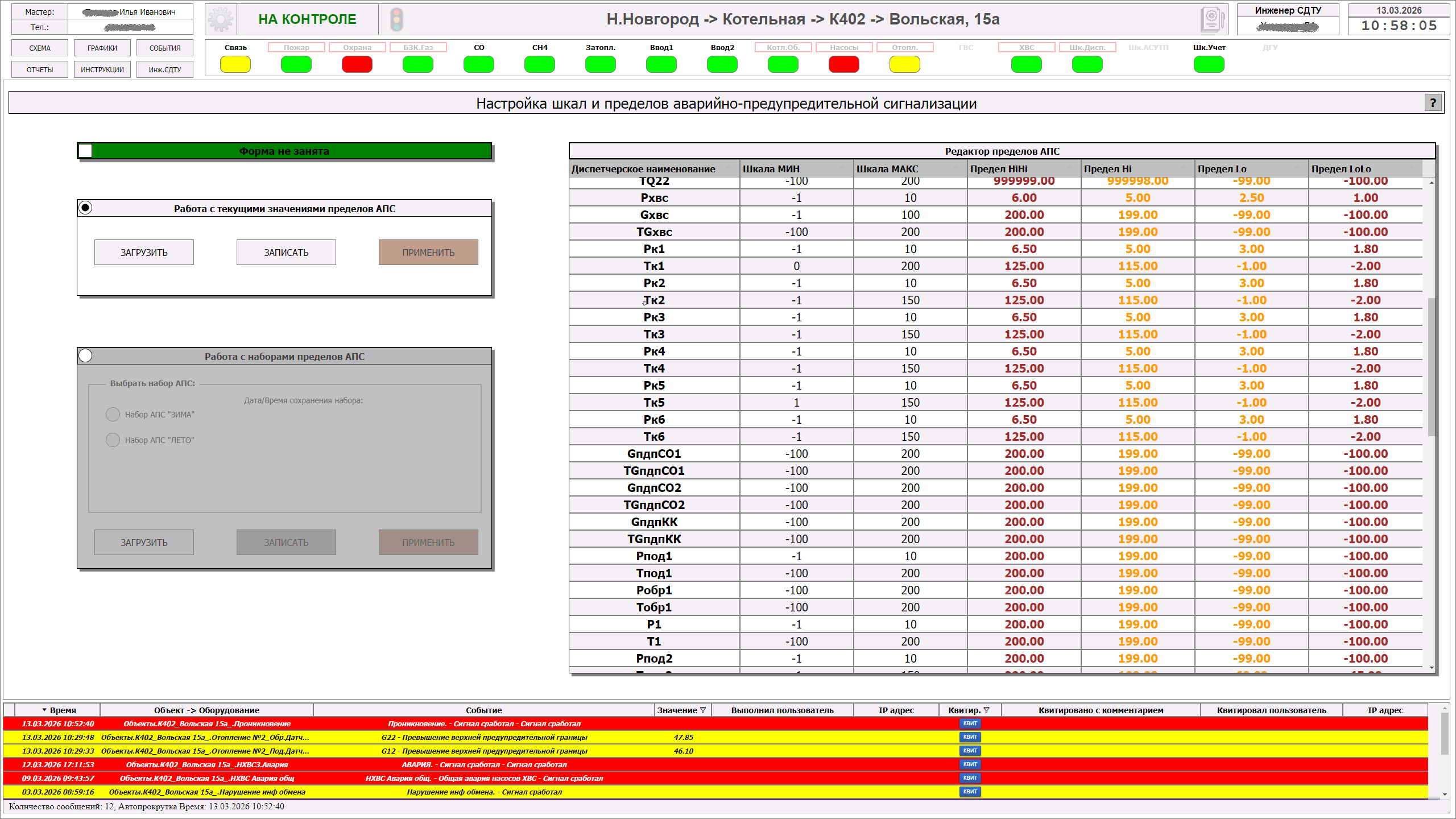

Система в MasterSCADA 4D выстроена без лишней визуальной сложности. Команда интегратора сознательно выбрала упрощённую, классическую модель мнемосхем, событий и индикаций, чтобы не перегружать диспетчера дизайном, который отвлекают от сути процесса; акцент сделан на читаемость, единообразие интерфейсов и понятную сигнализацию.
Что касается отчётности. На текущем этапе реализованы отчёты на уровне отдельных технологических объектов. Их структура и алгоритмы работы созданы в соответствии со стандартными рекомендациями справочной системы MasterSCADA 4D. Доступ ко всем объектовым отчётам организован через отдельную экранную форму, куда диспетчер попадает по кнопке меню, а общеобъектовые сводные отчёты запланированы к реализации на следующих этапах проекта.
Отдельная техническая особенность проекта — порядок перевода действующих объектов в новую систему. Подключение выполняется поэтапно: для объекта разрабатывается верхний уровень в MasterSCADA с использованием пользовательских библиотек, на месте монтируется новый шкаф диспетчеризации, после чего весь комплекс нижнего и верхнего уровней проходит полную автономную проверку — по сигналам, логике и режимам работы — без вмешательства в работу действующего объекта. Только после завершения этих проверок согласовывается день переключения, и физические сигналы переводятся со старой системы на новую. За счёт такой схемы объект не останавливается и не выводится из эксплуатации на время модернизации. В типовом случае переключение укладывается в один рабочий день, а сама система теплоснабжения продолжает работать штатно, что для таких объектов принципиально важно.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
К марту 2026 года в новую СДТУ переведено 134 объекта из более чем 200 запланированных, и работа продолжается в плановом темпе. Диспетчерская служба АО «Объединённый коммунальный оператор» впервые получила единый центр управления: вся сеть теплоснабжения — на одном экране, в режиме реального времени. На смену шести разрозненным системам с несовместимым оборудованием и закрытыми протоколами пришёл прозрачный, стандартизированный инструмент на полностью российском стеке.
- Обеспечение специалистов диспетчерской службы расширенной актуальной оперативной информацией о состоянии объектов (котельные, ЦТП);
- Оперативность выявления нарушений в работе технологического оборудования объектов, более быстрое реагирование на инциденты и их устранение;
- Повышение надежности и эффективности (в том числе экономической) работы СДТУ объектов теплоснабжения;
- Соответствие законодательным требованиям в части ИБ и импорта замещения ЗОКИИ;
- Снижение стоимости владения СДТУ объектов теплоснабжения;
- Повышение технико-экономической эффективности работы технологического оборудования;
- Снижение рисков потерь/убытков от нарушений в работе технологических объектов (котельные, ЦТП);
