Водоотведение и водоподготовка
Июнь 2022 г.
Назначение системы
Система автоматизации на базе MasterSCADA 4D была разработана для управления процессом очистки бытовых сточных вод на Канализационных очистных сооружениях №3 (КОС-3), расположенных на Салмановском месторождении. Объект является частью инфраструктуры ООО «Арктик СПГ 2» — стратегически значимого проекта по производству СПГ мощностью 19,8 млн тонн в год, реализуемого в условиях строгих экологических требований. Целью внедрения стало обеспечение стабильной, безопасной и эффективной работы установки КОС-1000 в рамках расширения производственной инфраструктуры предприятия.
Задача реализации новой системы
Внедрение MasterSCADA 4D позволило организовать автоматизированный сбор данных и дистанционное управление технологическим оборудованием новой стационарной установки очистки, заменив устаревшую блочную систему и повысив производительность КОС.
Внедрение новой системы также включало ряд других целей:
Переход на новую схему очистки;
Увеличение производительности и мощности КОС‑1000;
Централизация сбора и визуализации данных;
Повышение энергоэффективности оборудования.
Решение
Система построена на платформе MasterSCADA 4D версии 1.2.13 с поддержкой 10 000 тегов и развернута на едином АРМ (сервер + клиент). Она автоматически собирает данные от датчиков давления, дискретных сигнализаторов уровня, температуры, расхода и загазованности, обеспечивает дистанционное управление технологическим оборудованием и визуализацию текущих значений и трендов в режиме реального времени.
Для взаимодействия с контроллерами B&R и системой SCADA используется защищённый протокол OPC UA, а для обмена данными со смежными системами — MBTCP. Все поступающие значения сохраняются во встроенной базе данных MasterSCADA 4D с возможностью вывода трендов. Интегратор ООО «Тюмень прибор» реализовал решение в полном соответствии с техническими требованиями, обеспечив надёжное подключение оборудования и сохранность параметров в базе. Таким образом, система предоставляет полный цикл поддержки технологического процесса: от сбора данных до управления оборудованием.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Управление запорной арматурой в автоматическом и дистанционном режимах;
Управление электродвигателями насосной техники различного профиля, с частотным регулирование и без;

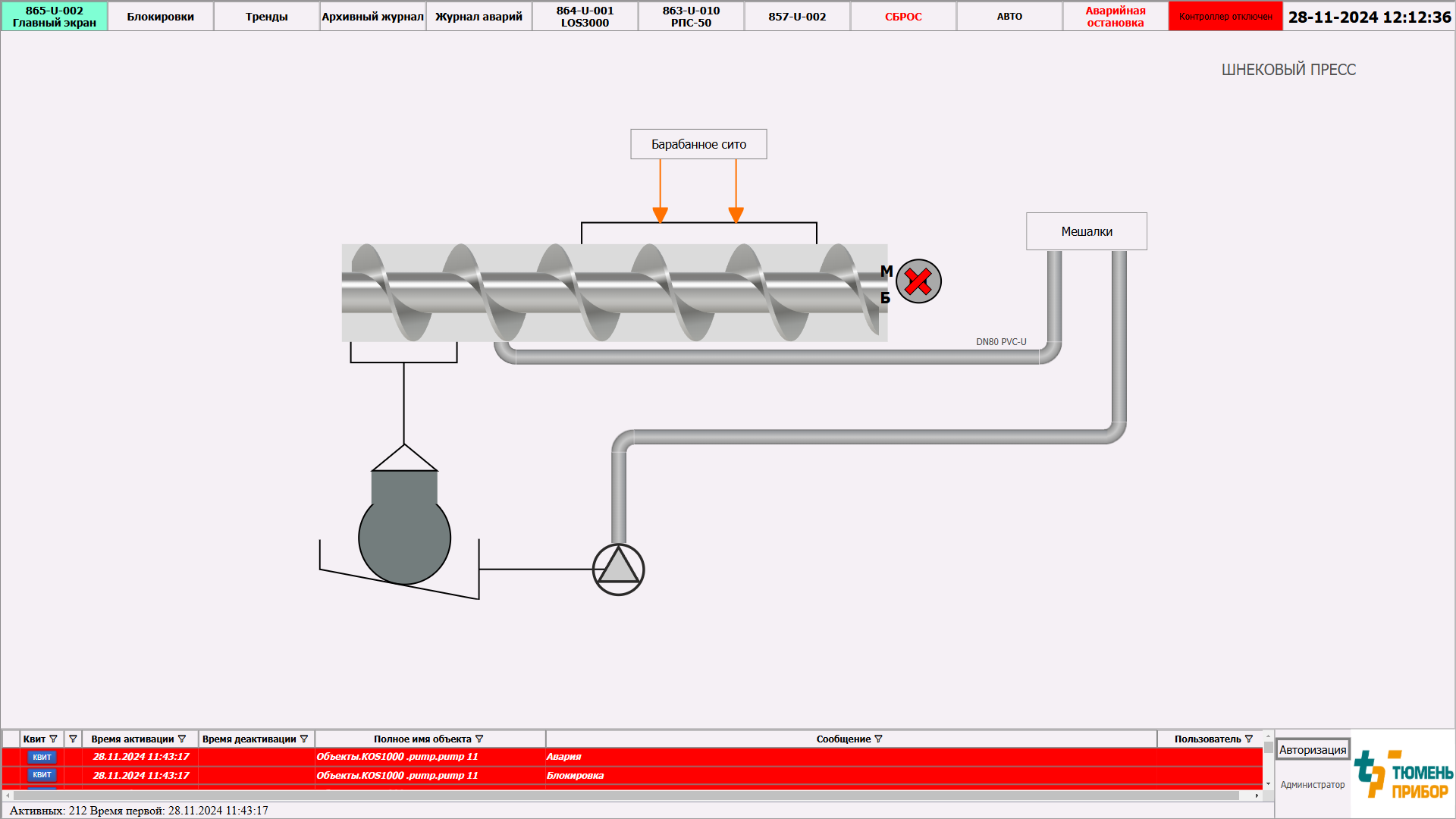

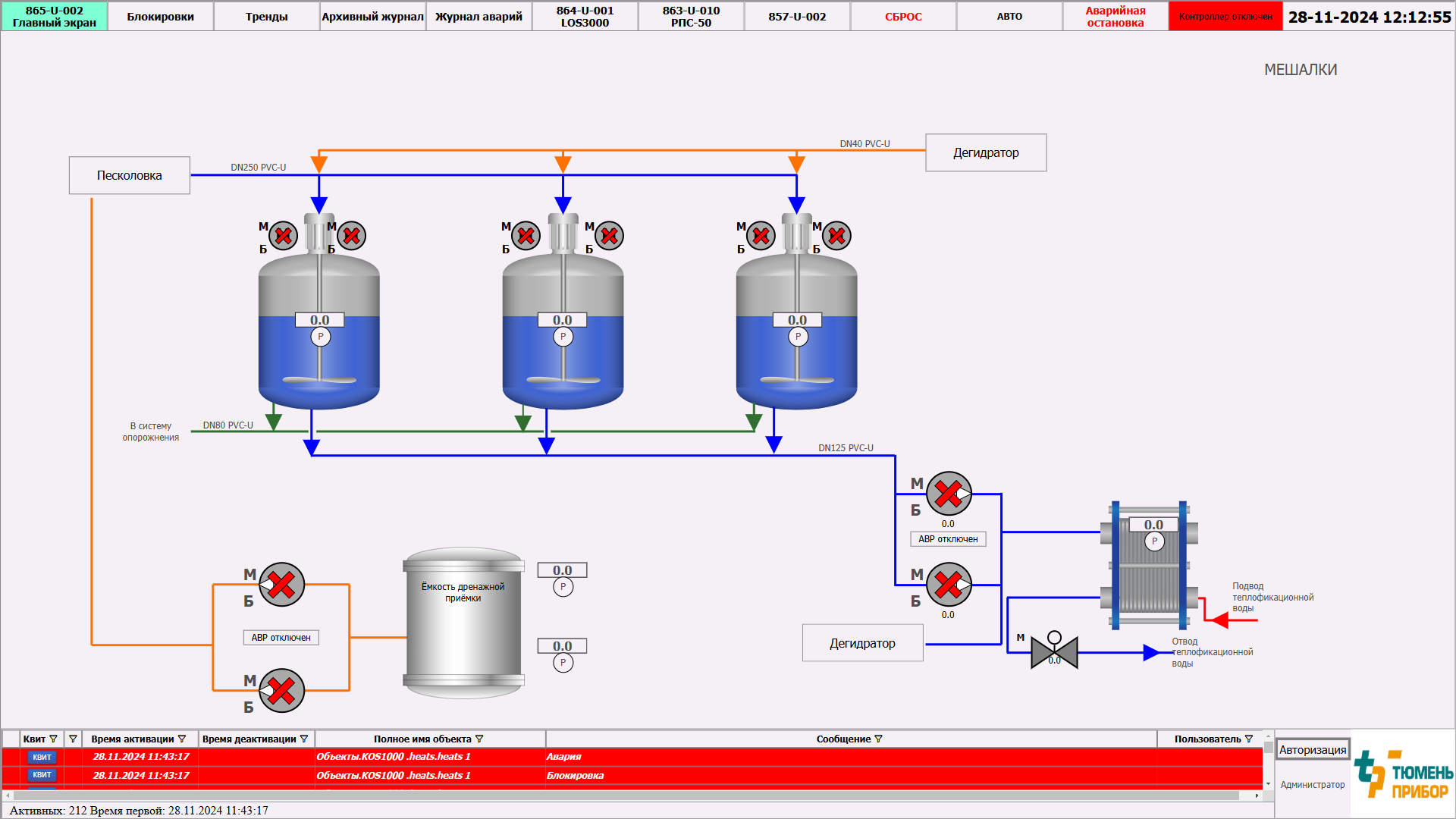

Поддержание необходимого давления и пропорций смеси в компрессорах и мешалках;

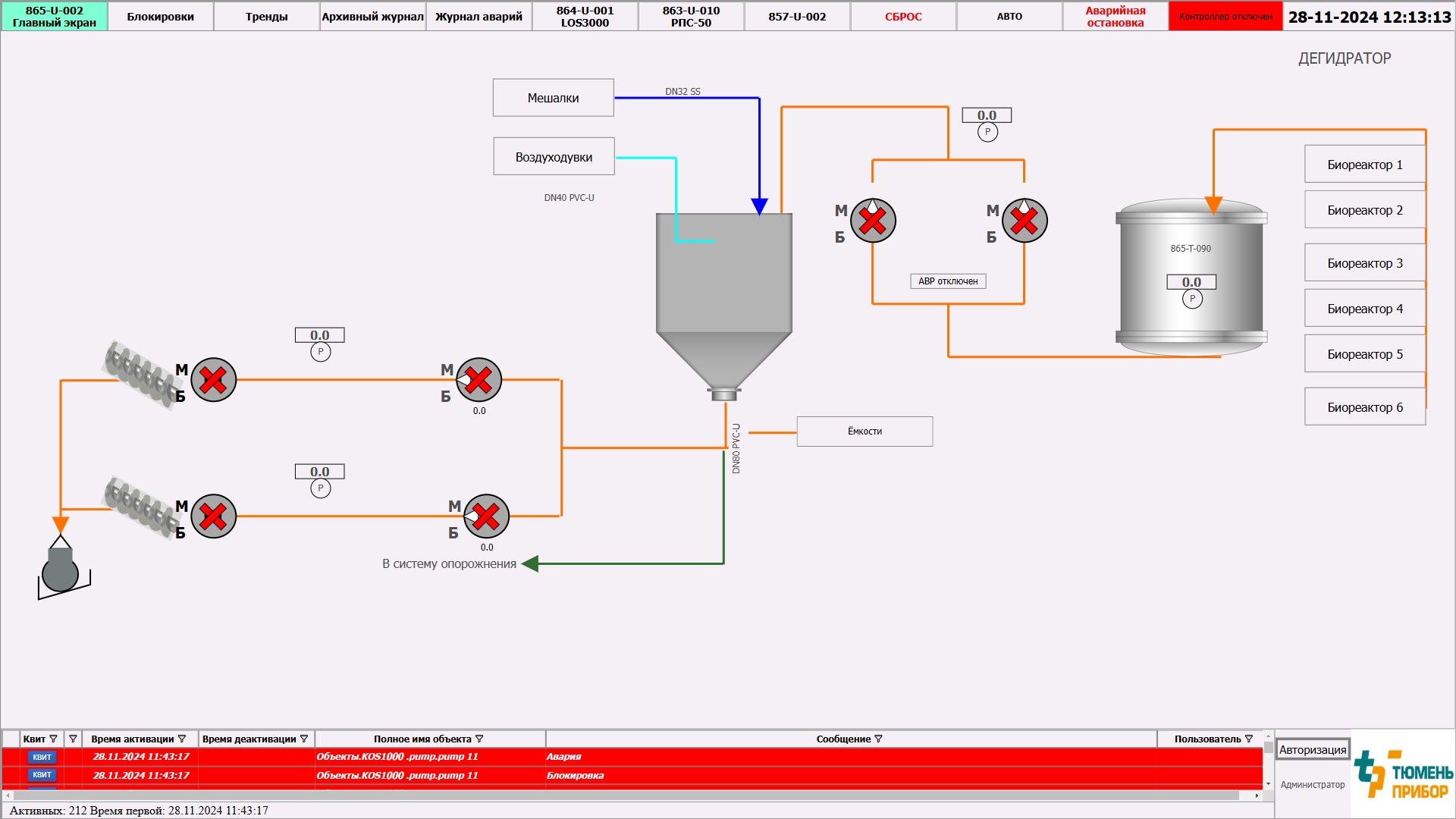

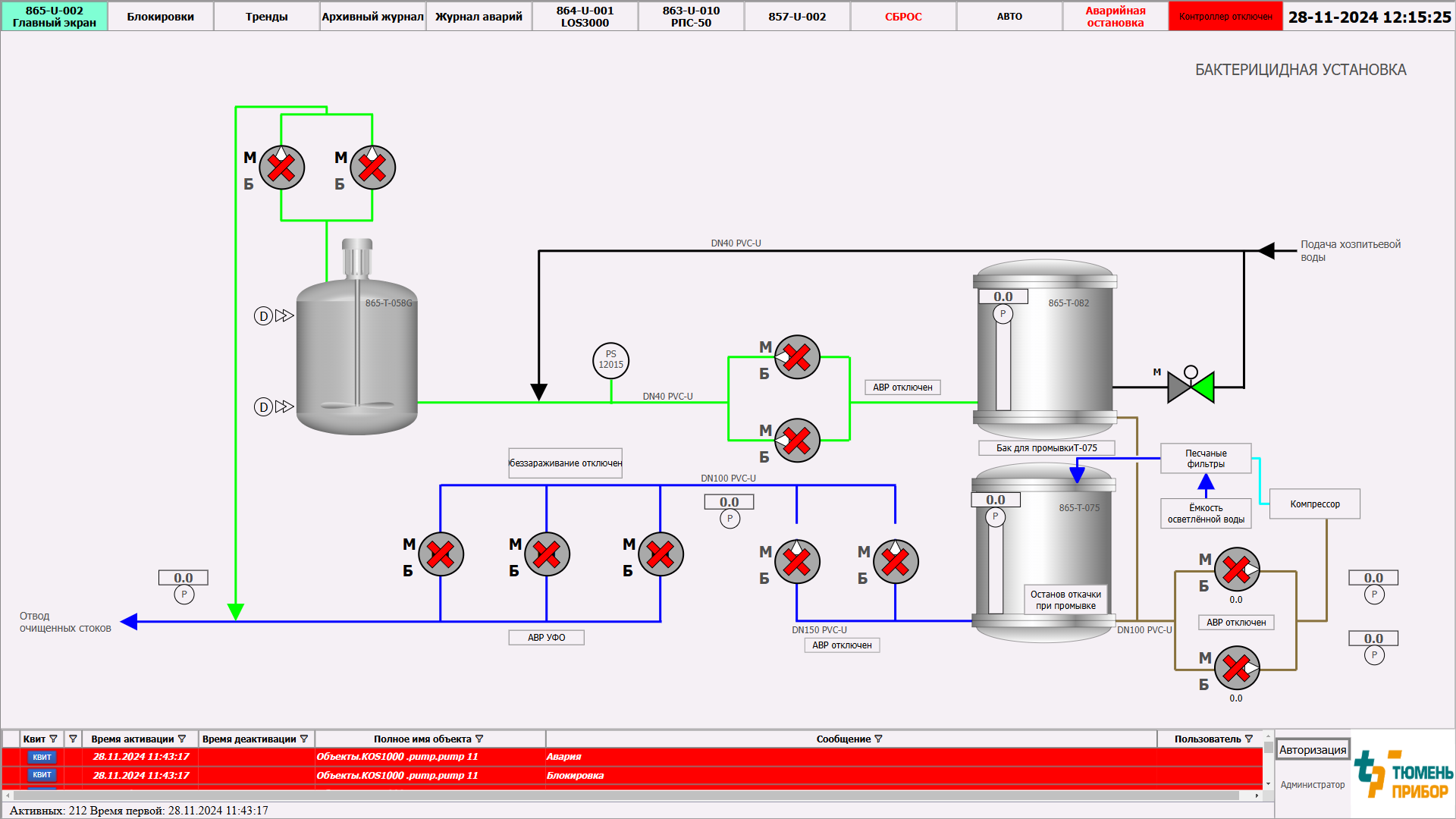

Запуск и настройка системы водоподготовки (очистка ультрафиолетом и химией);
Настройка реакций на выход оборудования за предельные значения уставок;

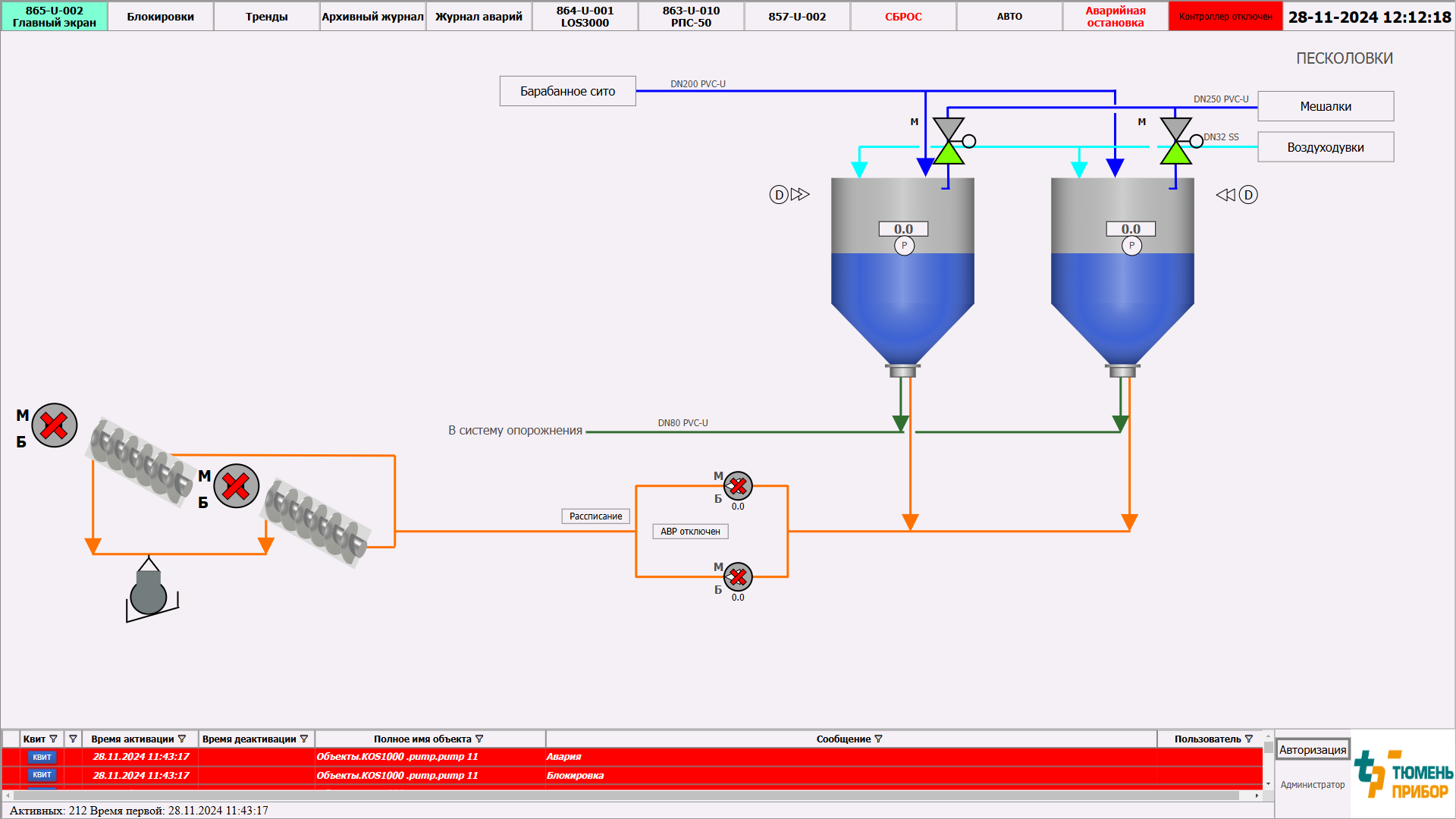

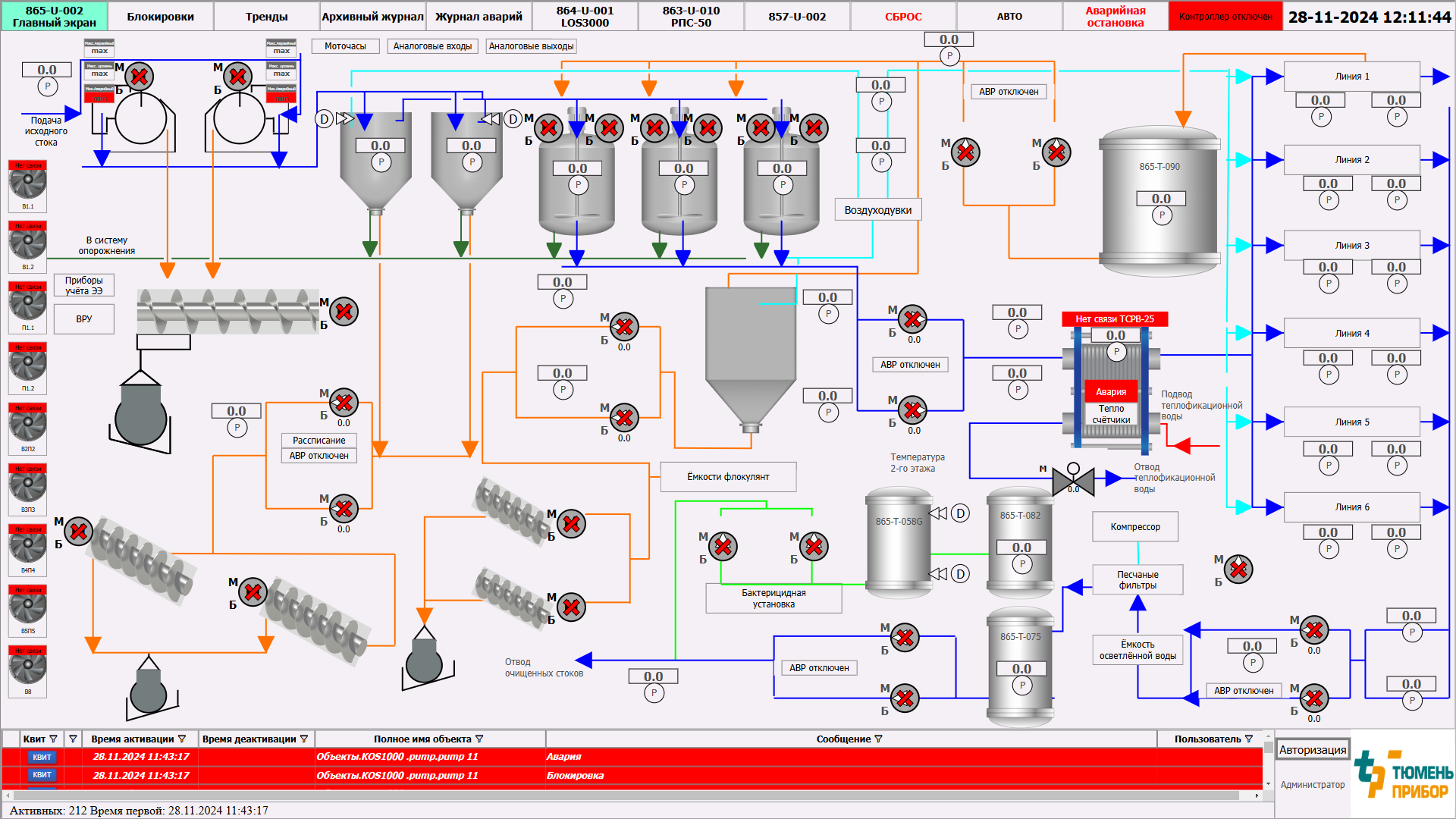

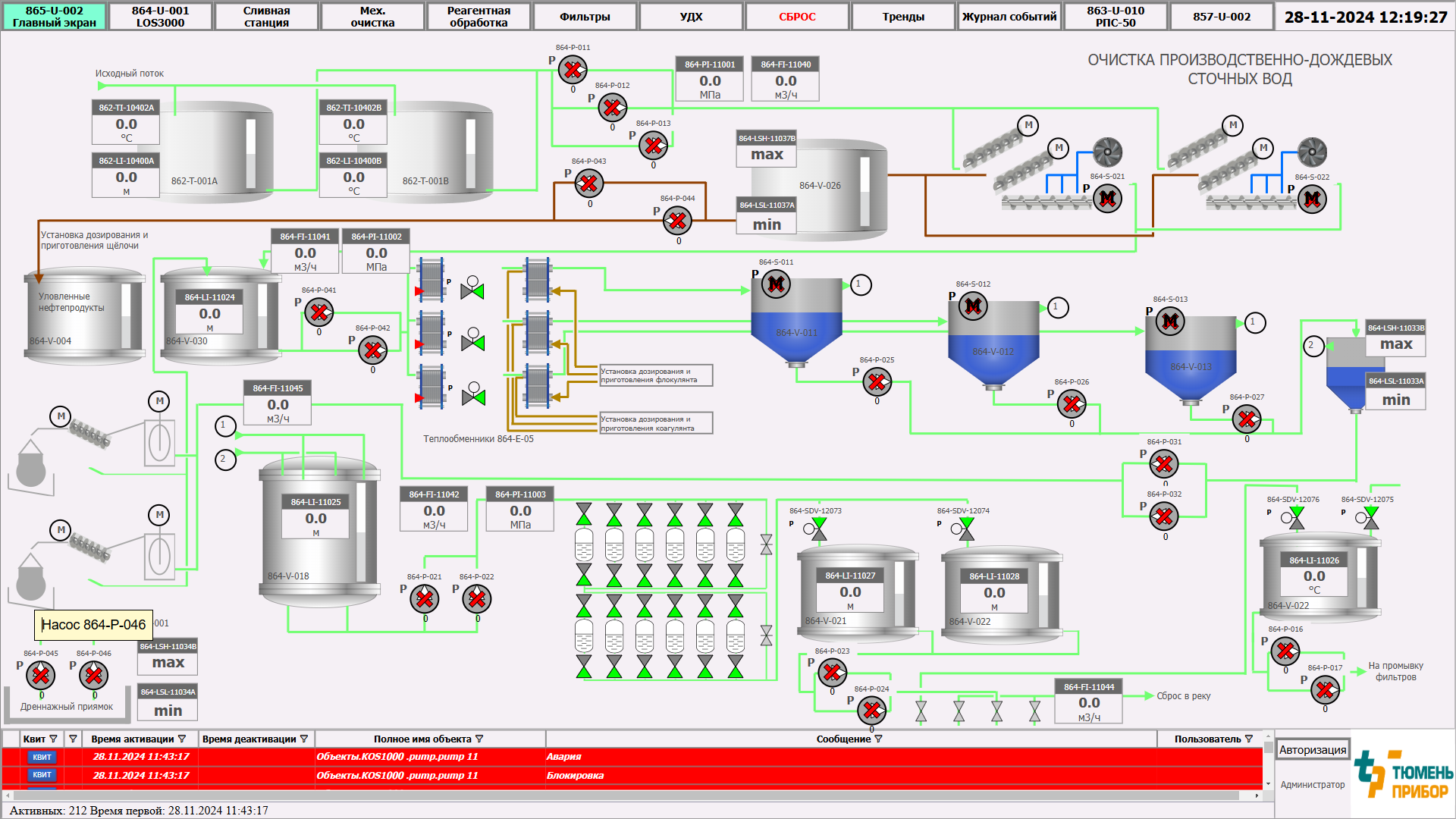

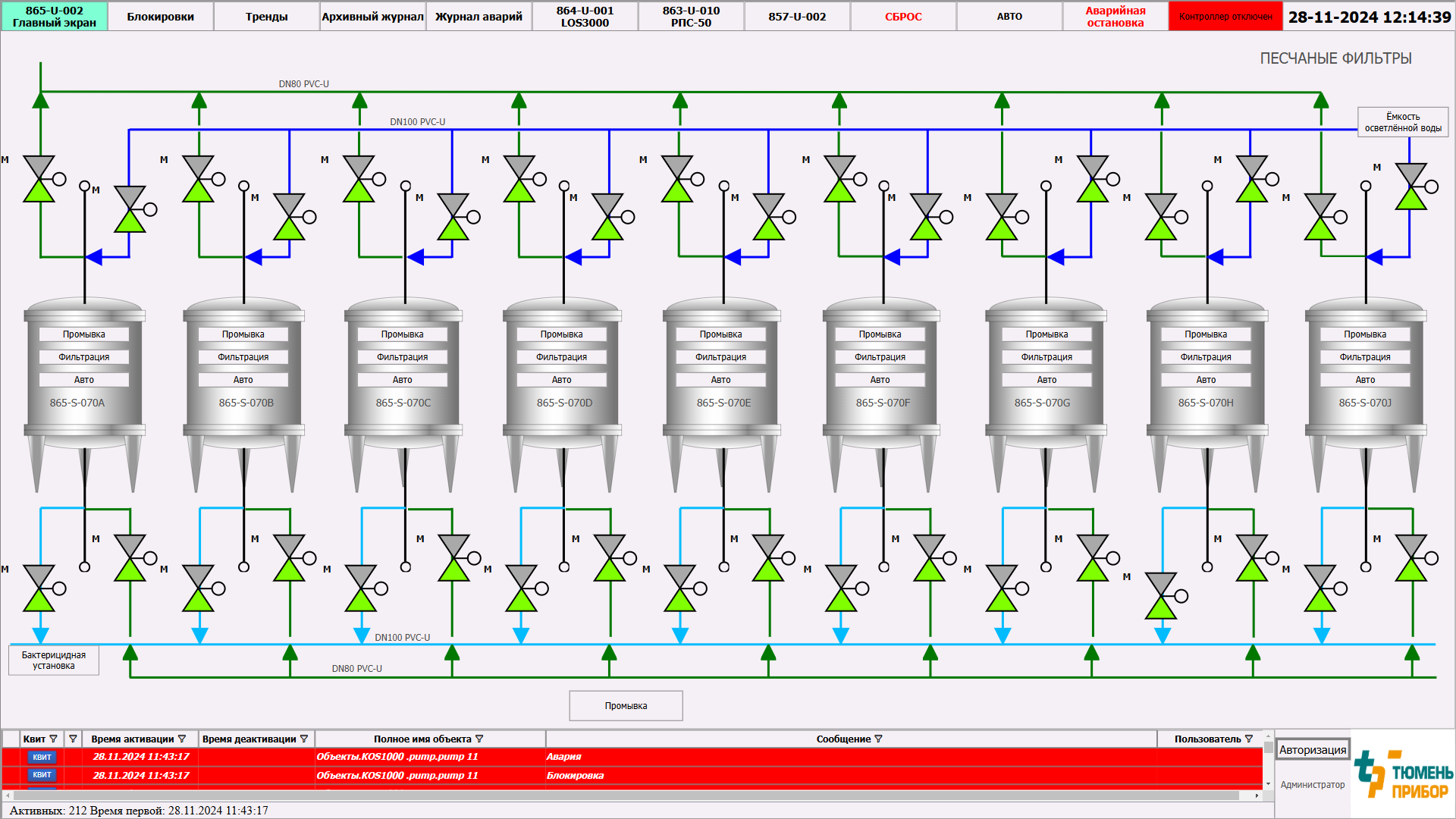

Отображение текущих показателей и трендов в реальном времени.
Результат
Реализованная система обеспечила полный цикл автоматизации очистного процесса, сократила энергозатраты и простои, упростила эксплуатацию и техническое обслуживание, что, в свою очередь, повысило прозрачность и управляемость объектом. Достичь таких результатов удалось благодаря применению MasterSCADA 4D — решения с удобным интерфейсом, встроенной базой данных, развитой системой визуализации, поддержки протоколов OPC UA и MBTCP, а также широкими возможностями для анализа и диагностики.
