Назначение системы
Модернизация освещения на объекте с установкой современных энергоэффективных светильников. Повышение эффективности работы за счет применения высокочувствительных датчиков движения, учитывающих высоту монтажа 15 метров.

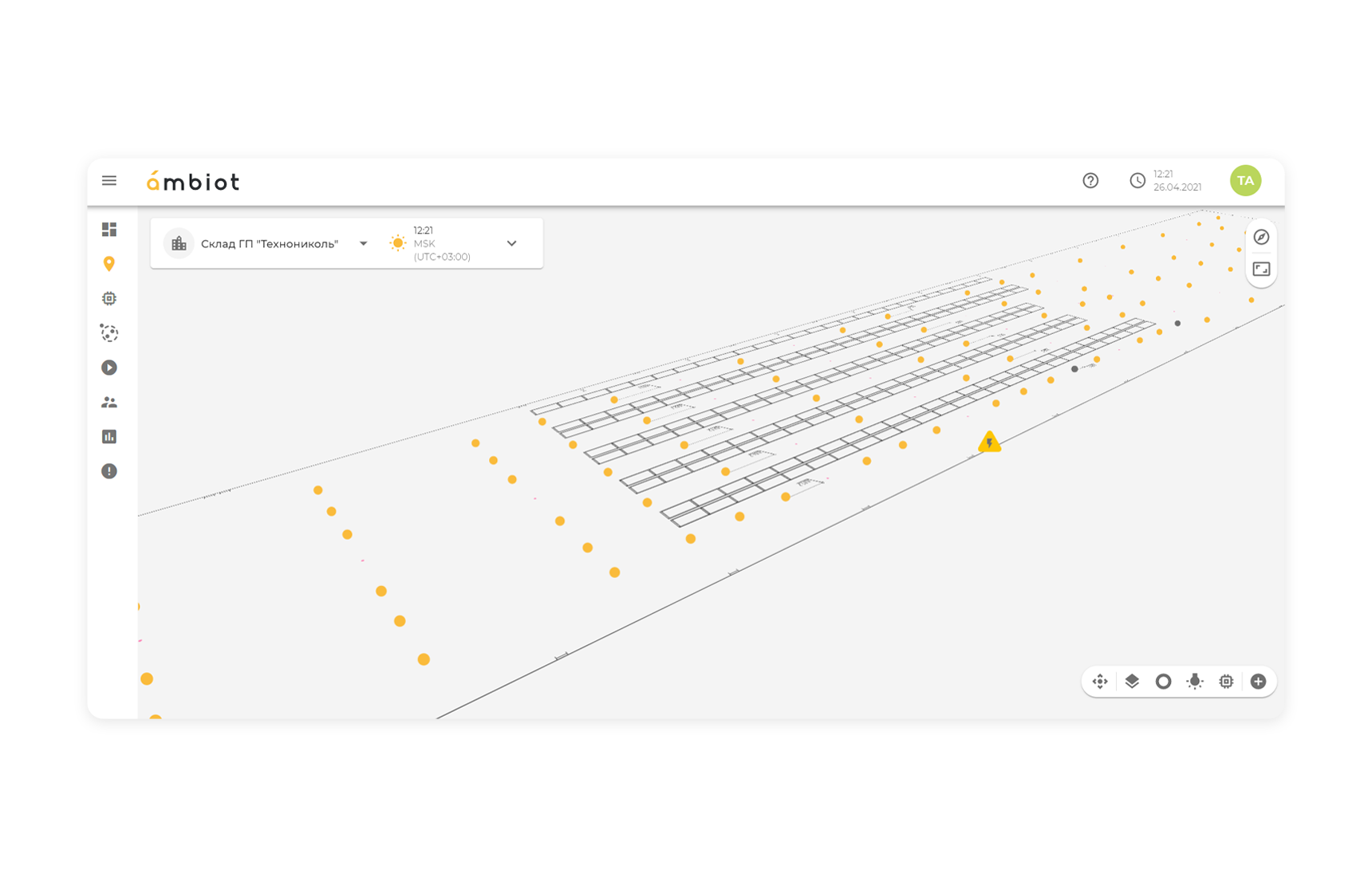

Все осветительные приборы и датчики движения оцифровать и интегрировать с облачной платформой (ambiot) для обеспечения удаленного контроля и управления системой освещения. Сгруппировать светильники в логические блоки и для каждой блока задать необходимый режим работы с привязкой к датчикам движения.
Внедрение новой системы также включало ряд других целей:
Решение
Для управления системой освещения была внедрена технология передачи данных по линиям электропитания на базе протокола G3-PLC, что позволяет осуществлять обмен информацией непосредственно по проводам, питающим осветительные приборы.
В рамках модернизации выполнена замена пункта питания осветительных приборов: в шкаф управления освещением установлен центральный PLC-контроллер NC-1, который подключается к серверу программного обеспечения ambiot. Один такой центральный контроллер способен управлять 300 индивидуальными светильниками, при необходимости масштабирование системы достигается простым добавлением дополнительных контроллеров.

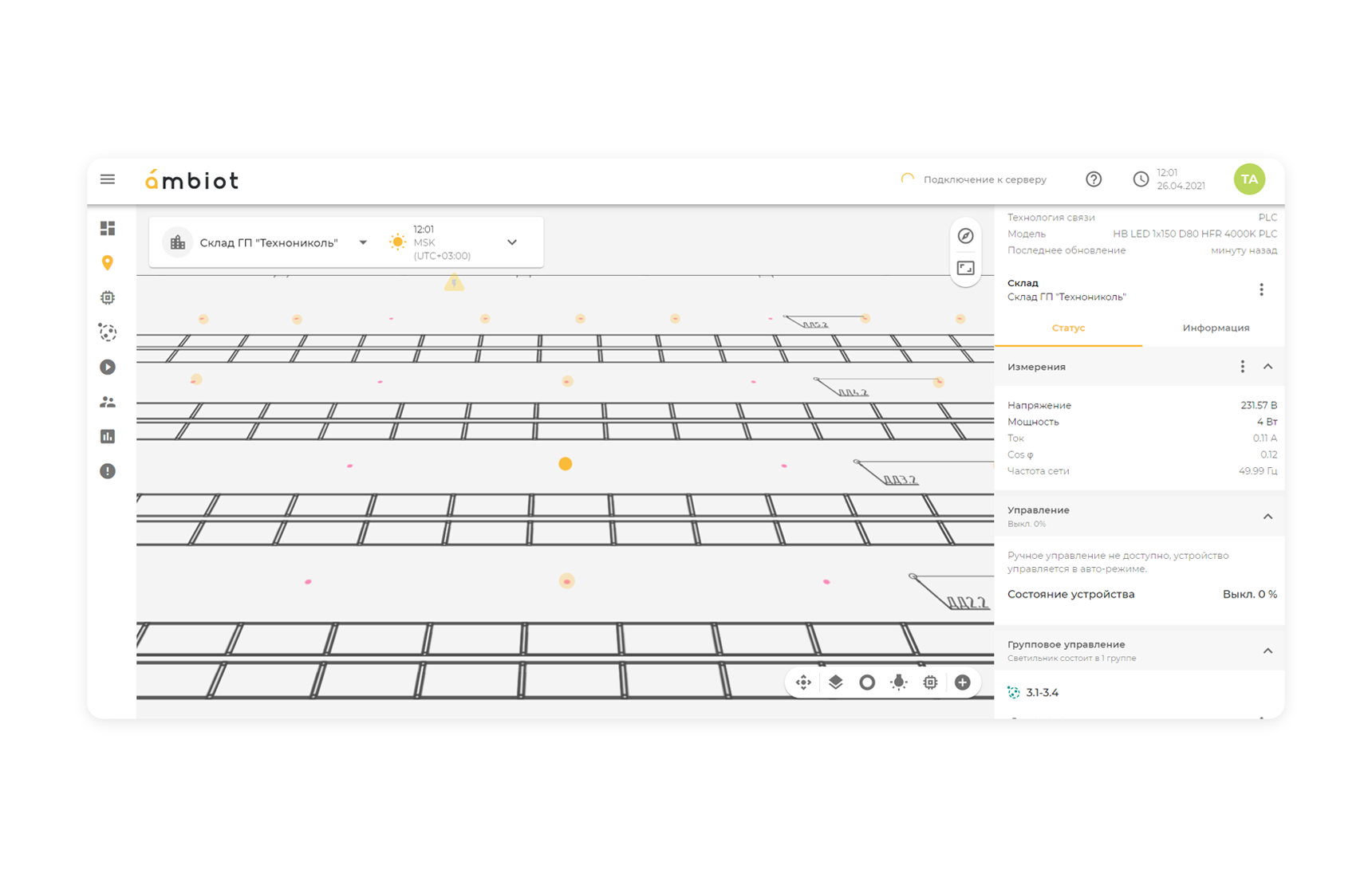

Для проекта выбраны светильники HB LED мощностью 150 Вт с интегрированными PLC-контроллерами LC-1. Эти контроллеры позволяют дистанционно регулировать яркость и световой поток, а также мониторить электрические параметры и техническое состояние оборудования.
Особое внимание уделено улучшению энергоэффективности: освещение между складскими рядами организовано с использованием высокочувствительных датчиков движения, что даёт возможность включать свет только при необходимости и улавливать быстро движущиеся по складу объекты.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат

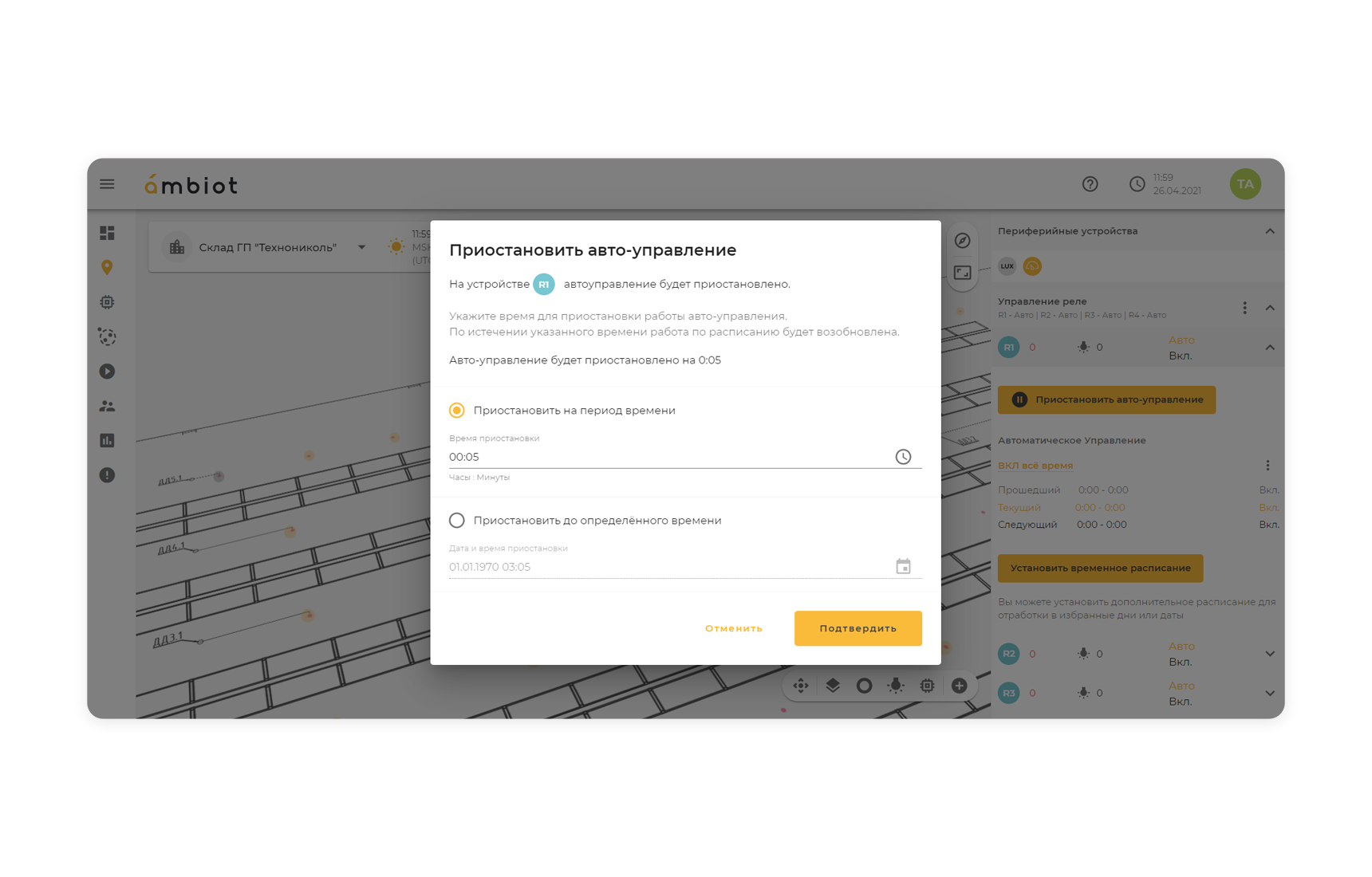

Реализовано автоматическое управление освещением по расписанию в общих зонах и ручное управление из диспетчерской для входной зоны бойлерной станции. Высокочувствительные датчики движения обеспечивают включение света при обнаружении складских погрузчиков.

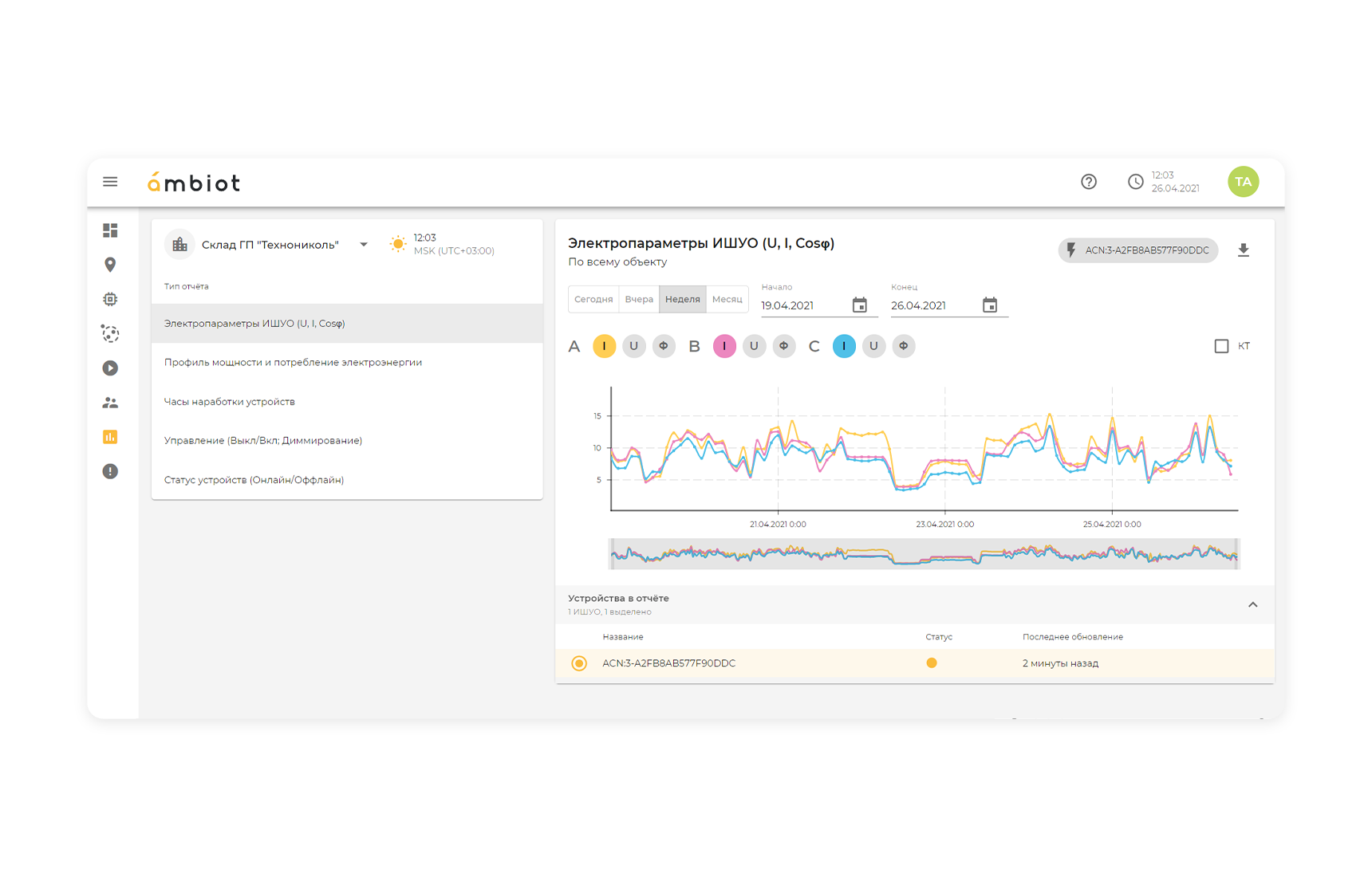

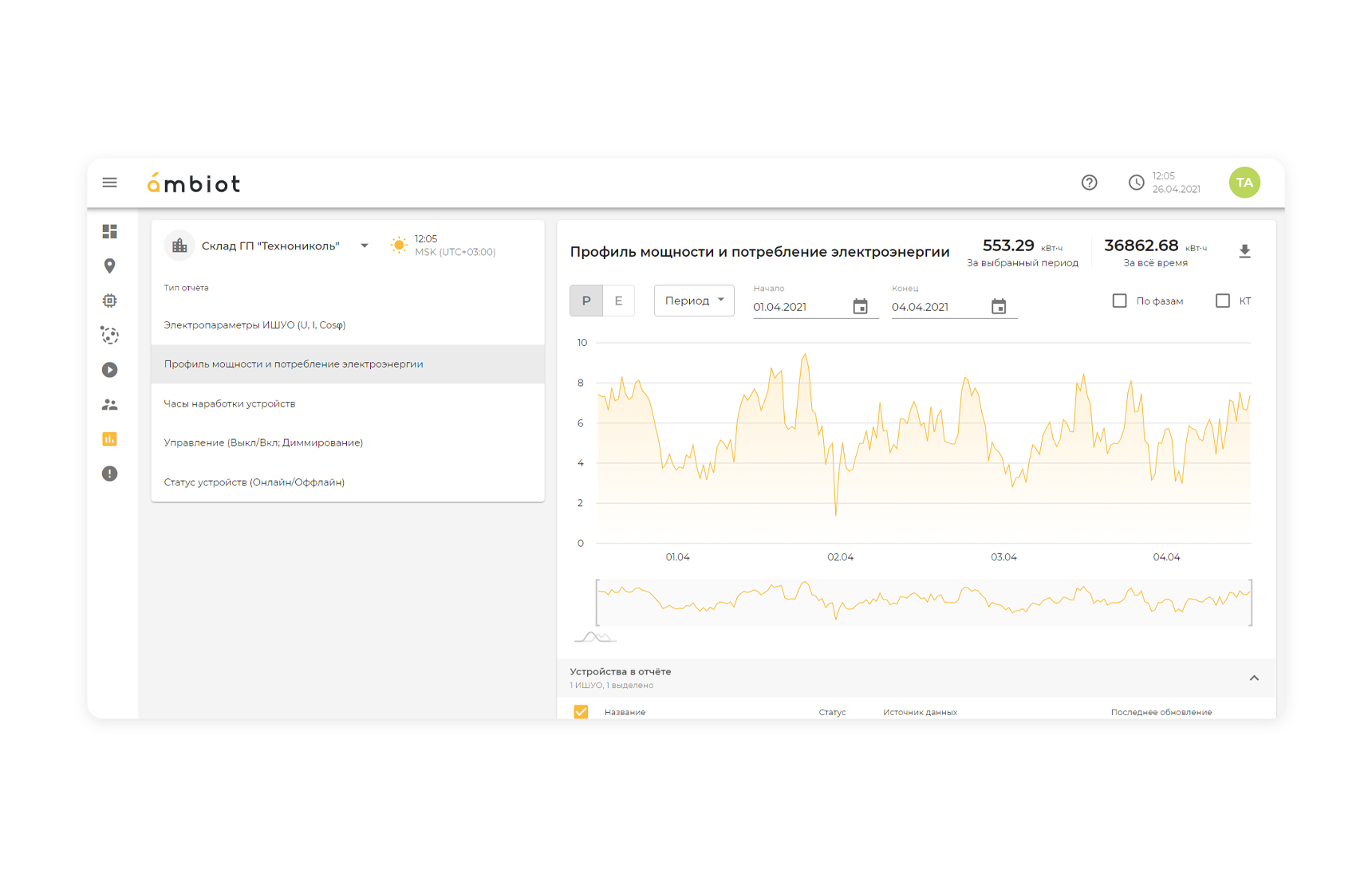

Система предоставляет круглосуточный мониторинг состояния каждого светильника, данные по энергопотреблению и формирует отчеты за любой период времени.
