Главный Храм ВС РФ

Автоматизация зданий и сооружений

Июнь 2022 г.

Назначение системы

Система предназначена для автоматизации управления и диспетчеризации инженерных систем храма площадью 11,000 кв. м. Она координирует работу вентиляции, отопления, электроснабжения, водоотведения и других подсистем, позволяя централизованно управлять объектом. Цель системы — повысить эффективность обслуживания, сократить трудозатраты и ускорить реагирование на ситуации, обеспечивая контроль и управление жизненно важными системами храма.

АСУ ТП разрабатывалась для следующих производственных объектов:

ИТП (индивидуальные тепловые пункты) — системы обеспечения теплом, используемые для регулирования температурных режимов в здании
КНС (канализационные насосные станции) — объекты, связанные с водоотведением и очисткой сточных вод. Сбои в их работе могут привести к аварийным ситуациям и загрязнению окружающей среды
Электроснабжение — система, отвечающая за обеспечение непрерывной подачи электричества, необходимого для работы объектов
ХВС (холодное водоснабжение) — система водоснабжения для технологических и бытовых нужд

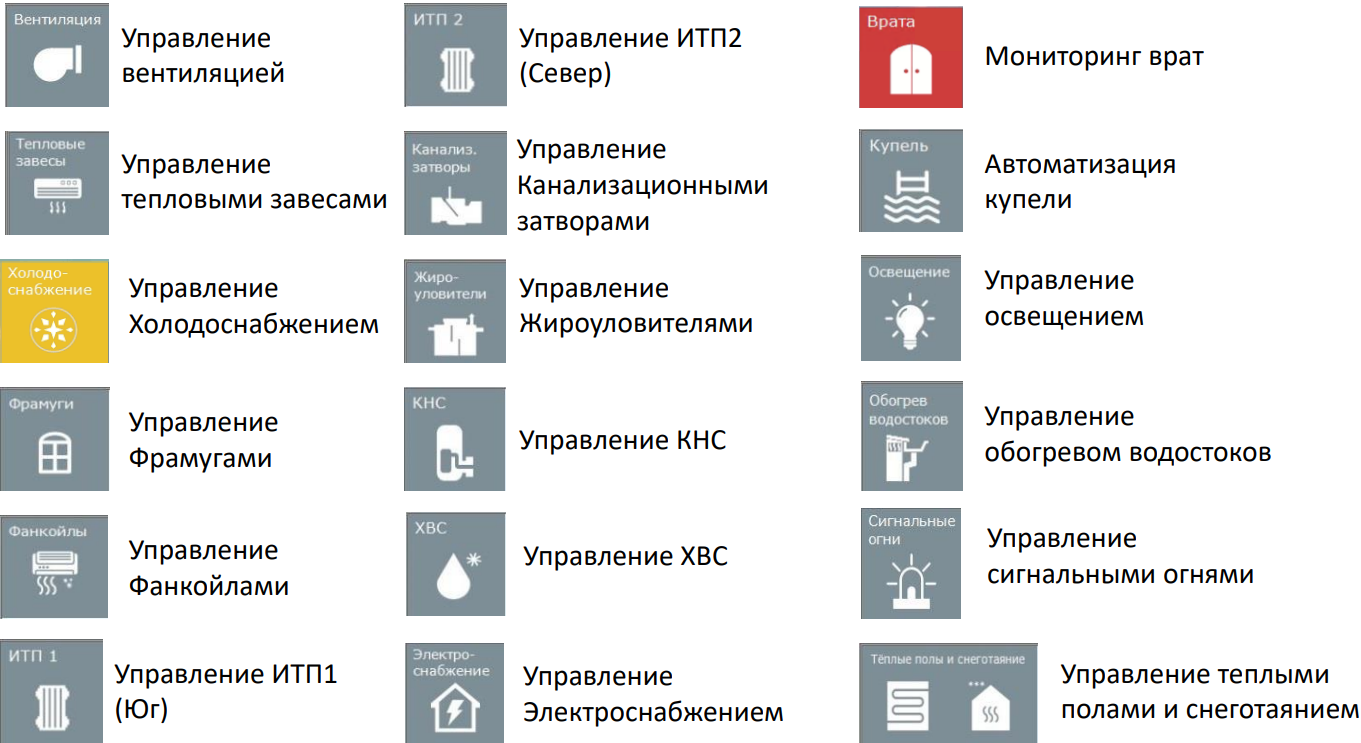

Задача реализации новой системы

Управление вентиляцией, тепловыми завесами, холодоснабжением, фрамугами, фанкойлами.
Управление ИТП1 (Юг) и ИТП2 (Север).
Управление канализационными затворами, жироуловителями, КНС, ХВС, электроснабжением.
Мониторинг врат.
Автоматизация купели.
Управление освещением, обогревом водостоков, сигнальными огнями, теплыми полами и снеготаянием.

Внедрение новой системы также включало ряд других целей:

Оптимизация работы всех инженерных систем через централизованную диспетчеризацию;

Повышение энергоэффективности за счет автоматизации процессов управления;

Снижение эксплуатационных затрат и трудозатрат на обслуживание инфраструктуры;

Обеспечение быстрого реагирования на аварийные ситуации и повышение безопасности эксплуатации;

Создание возможностей для масштабирования системы и ее дальнейшей модернизации.

Система диспетчеризации обладает интуитивно понятным интерфейсом, что обеспечивает легкость в эксплуатации для диспетчеров и исключает необходимость в дополнительных трудозатратных обучениях персонала. Она предоставляет наглядное отображение работы каждого участка и всех компонентов, что способствует эффективному мониторингу и управлению процессами.

Решение

Система обеспечивает автоматическое управление вентиляцией, тепловыми завесами, холодоснабжением, фрамугами и фанкойлами, а также ИТП1 и ИТП2. Она контролирует работу канализационных затворов, жироуловителей, КНС, ХВС и электроснабжения. Дополнительно система управляет освещением, обогревом водостоков, сигнальными огнями, теплыми полами, системами снеготаяния, а также включает автоматизацию купели и мониторинг врат.

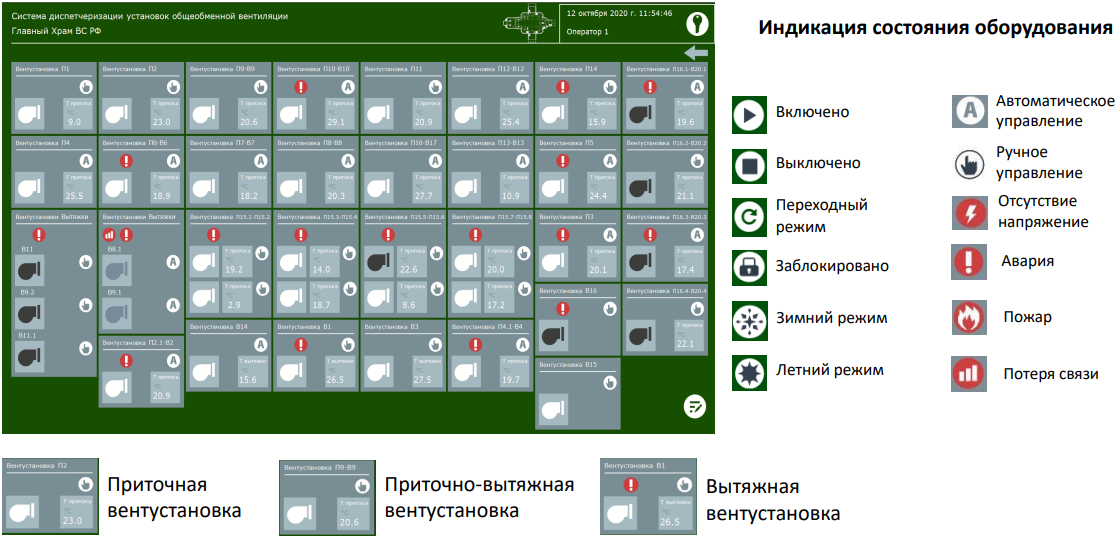

Общая мнемосхема общеобменной вентиляции представляет визуальные элементы для мониторинга состояния различных вентиляционных установок (приточных, вытяжных, приточно-вытяжных). Каждая установка отображает информацию о текущем состоянии, например, работает ли она, заблокирована, находится в аварийном состоянии или включена. В целом, интерфейс предназначен для оператора, предоставляя ему наглядный контроль за вентиляционными системами, с возможностью оперативного реагирования на любые изменения или аварийные ситуации.

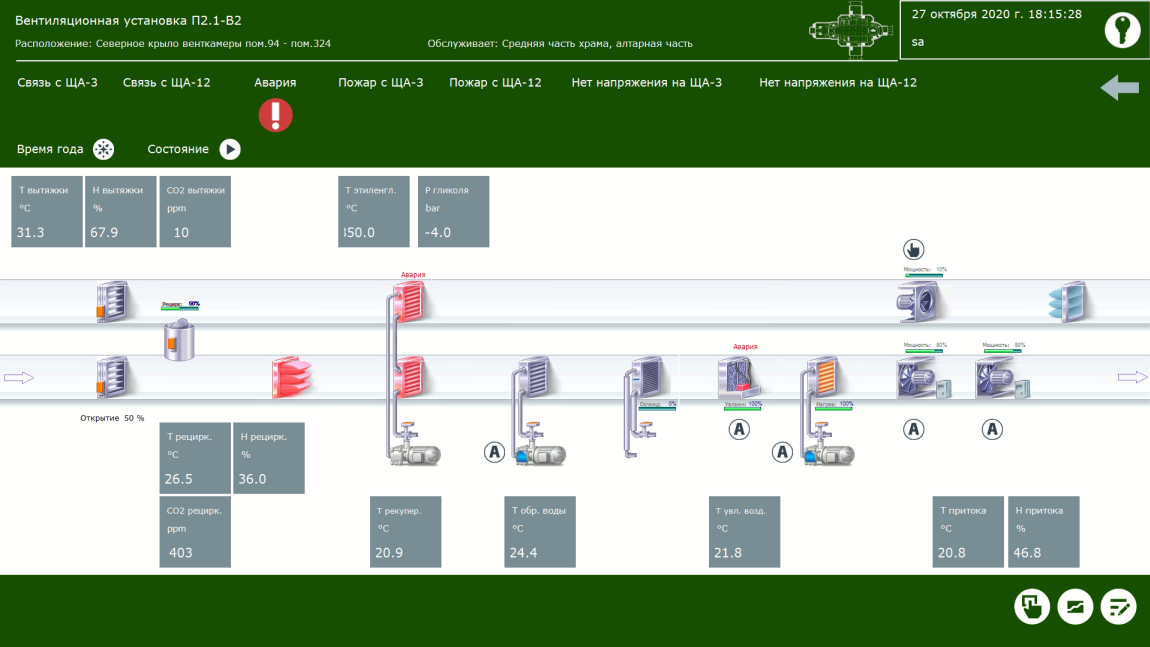

Окно управления приточно-вытяжной вентиляцией имеет наглядное представление реальной системы вентиляции.

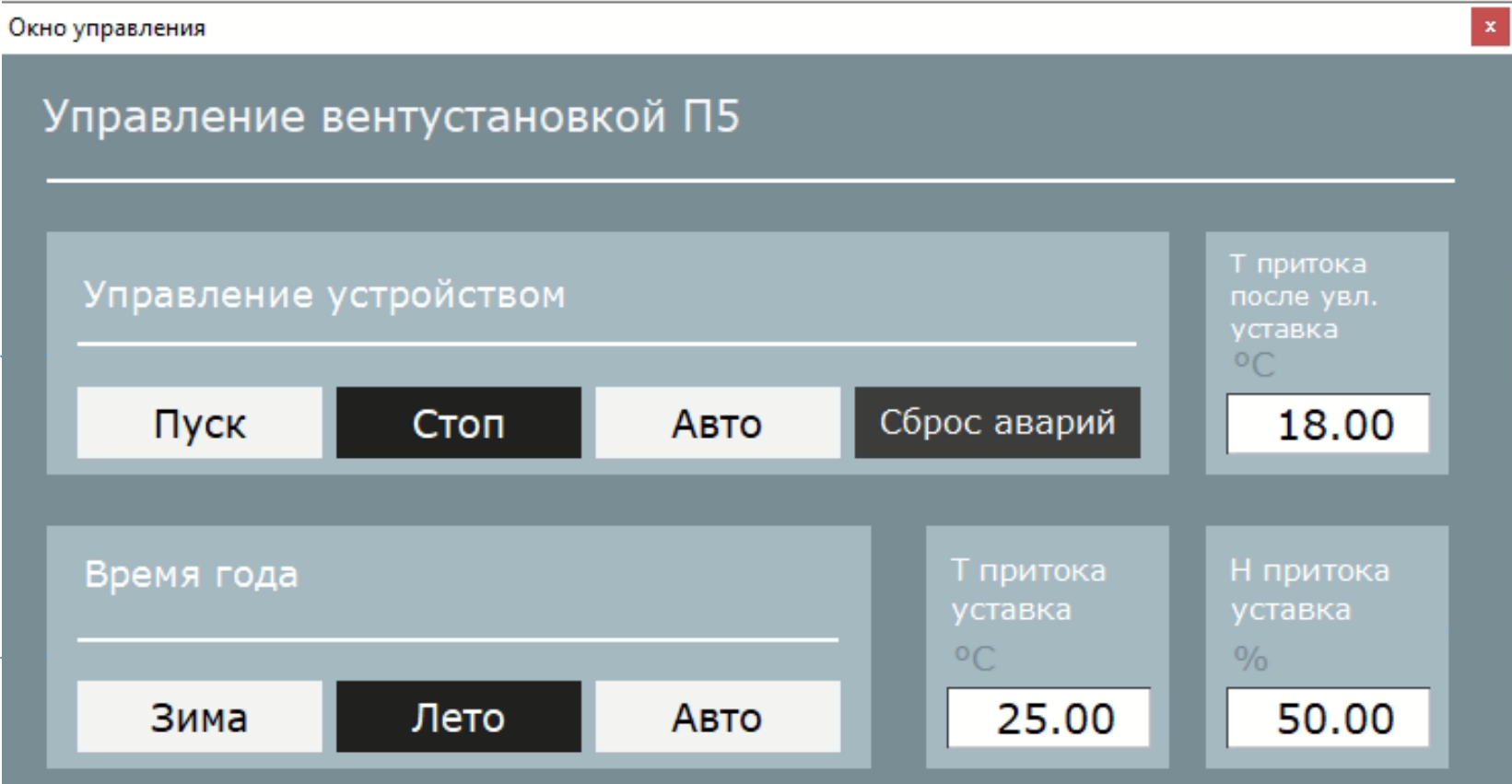

Окно управления установкой вентиляции оснащено интуитивно понятными блоками, которые позволяют оператору или диспетчеру легко выбирать необходимые параметры. Эти элементы интерфейса упрощают процесс мониторинга и управления, обеспечивая быстрый доступ к критически важным значениям и настройкам.

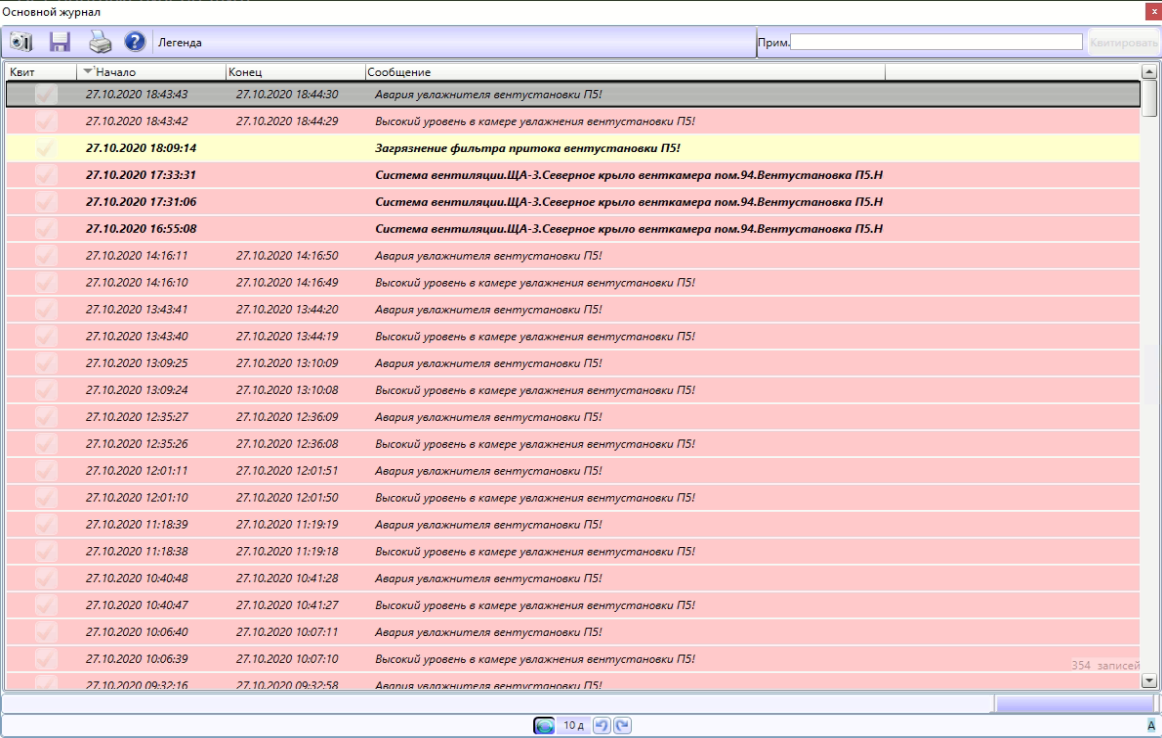

Журнал сообщений

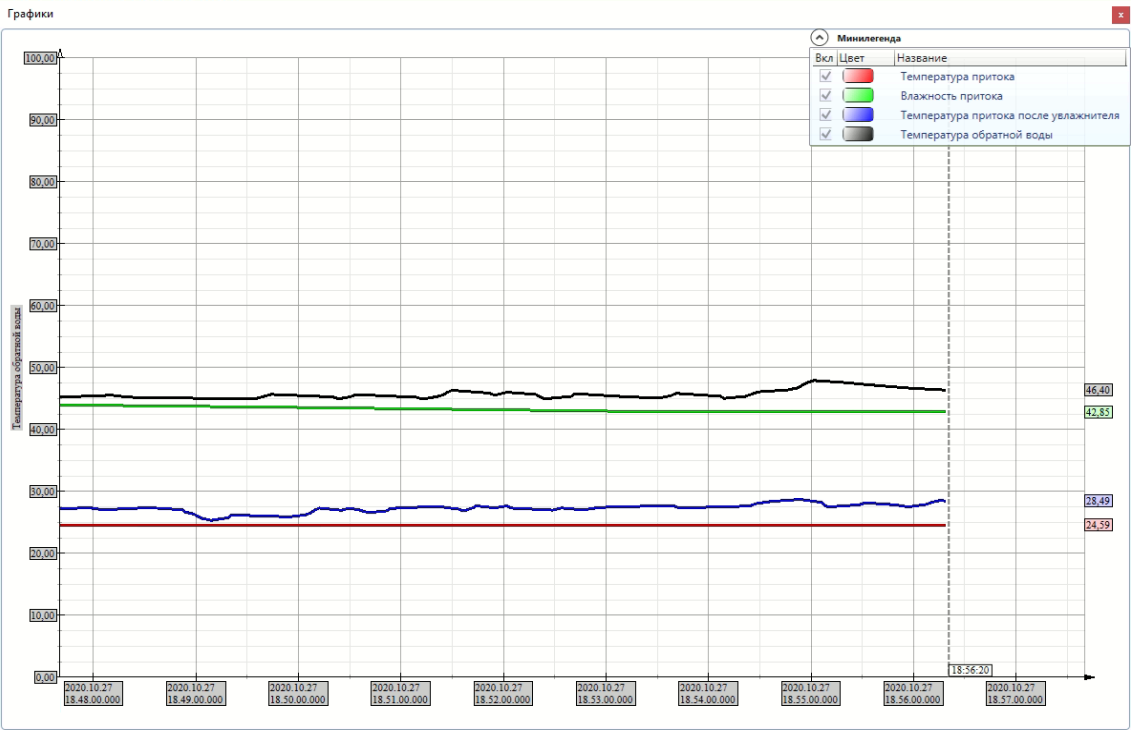

Окно трендов

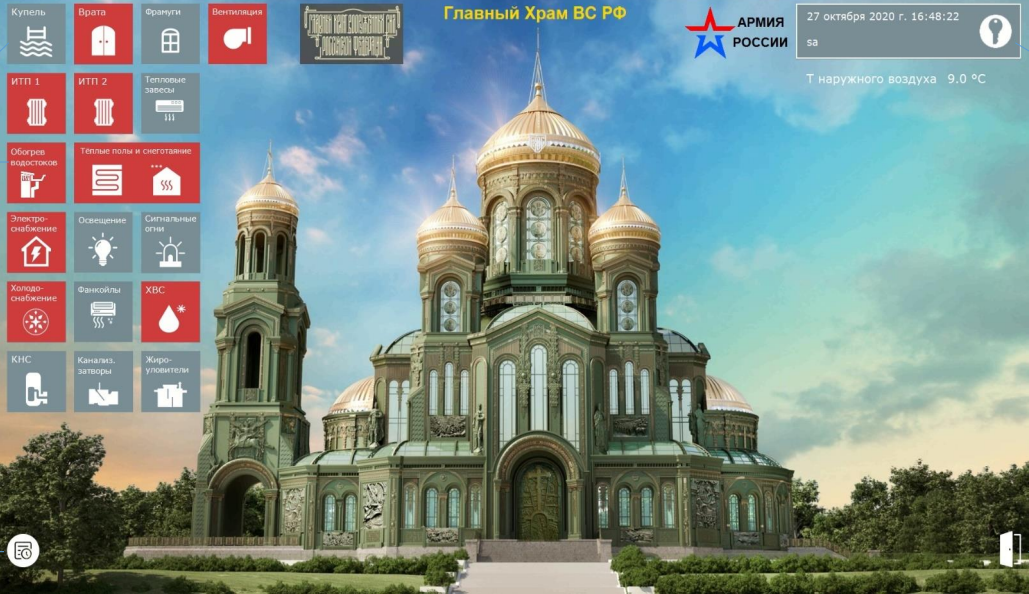

Комплексные системы управления и диспетчеризации Храма.

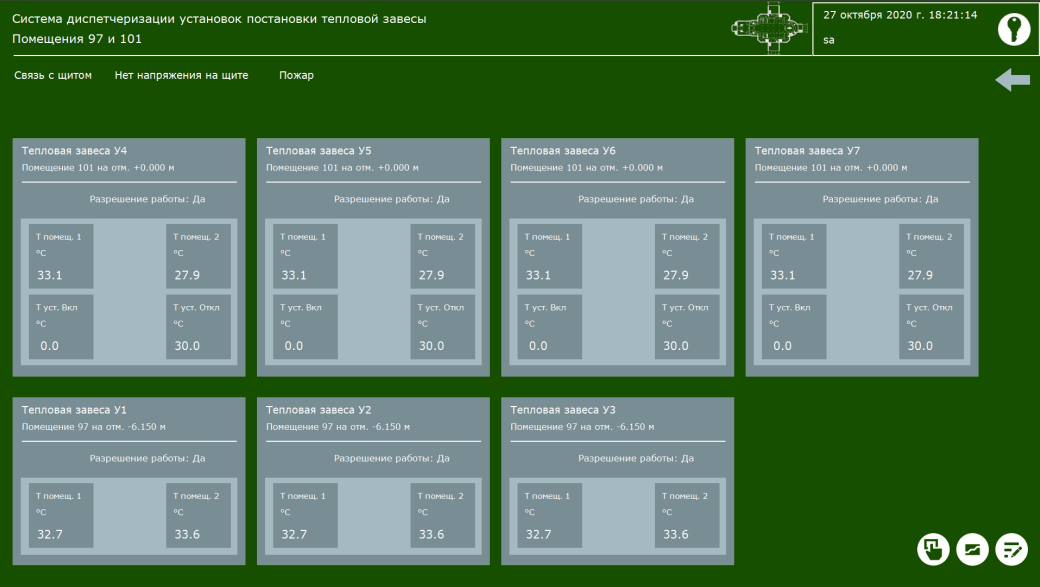

Система управления тепловыми завесами контролирует работу завес в помещениях 97 и 101. Отображается текущее состояние температуры в каждом помещении и установленные пороговые значения для включения и отключения завес. Также система показывает, разрешена ли работа завес.

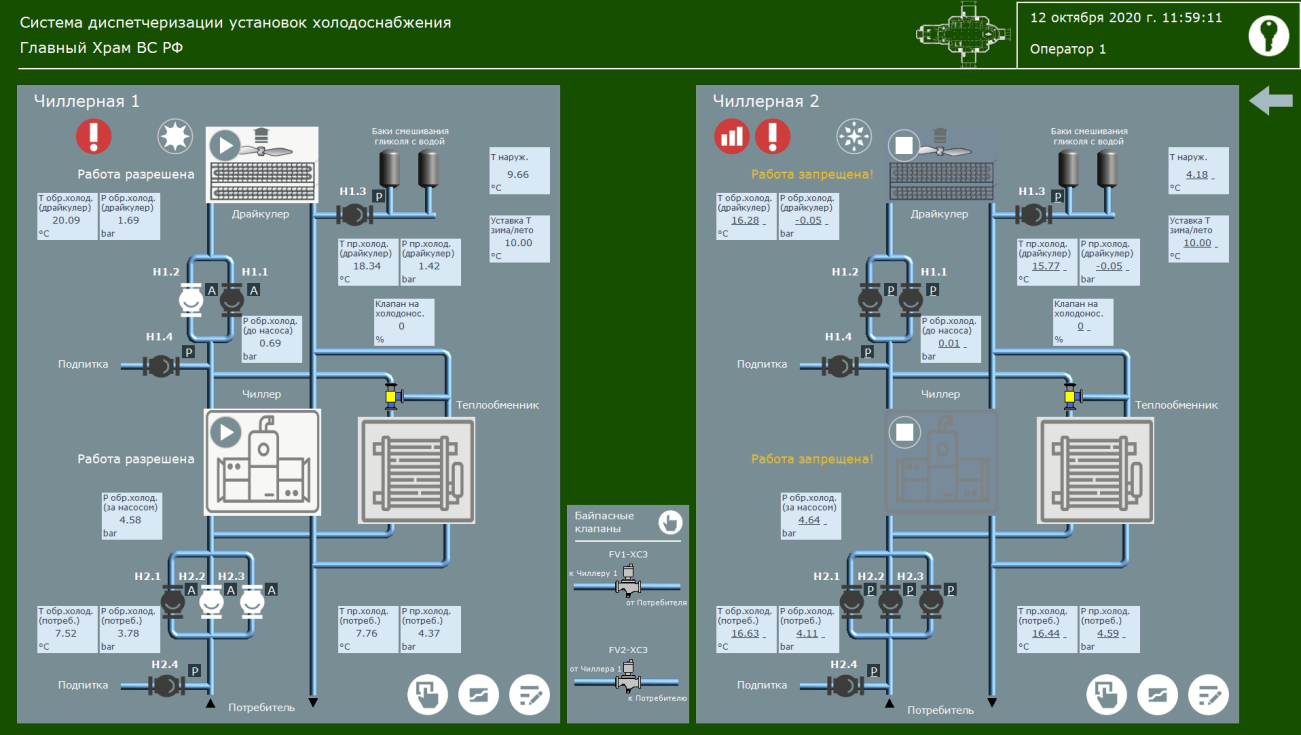

Мнемосхема управления холодоснабжением предназначена для мониторинга и управления работой чиллеров и связанных с ними элементов системы. Отображаются параметры температуры, давления и состояния компонентов, таких как драйкулеры, теплообменники и баки смешивания. Схема позволяет оперативно контролировать процессы подачи и распределения охлаждающей жидкости, обеспечивая стабильность работы системы и безопасность эксплуатации оборудования.

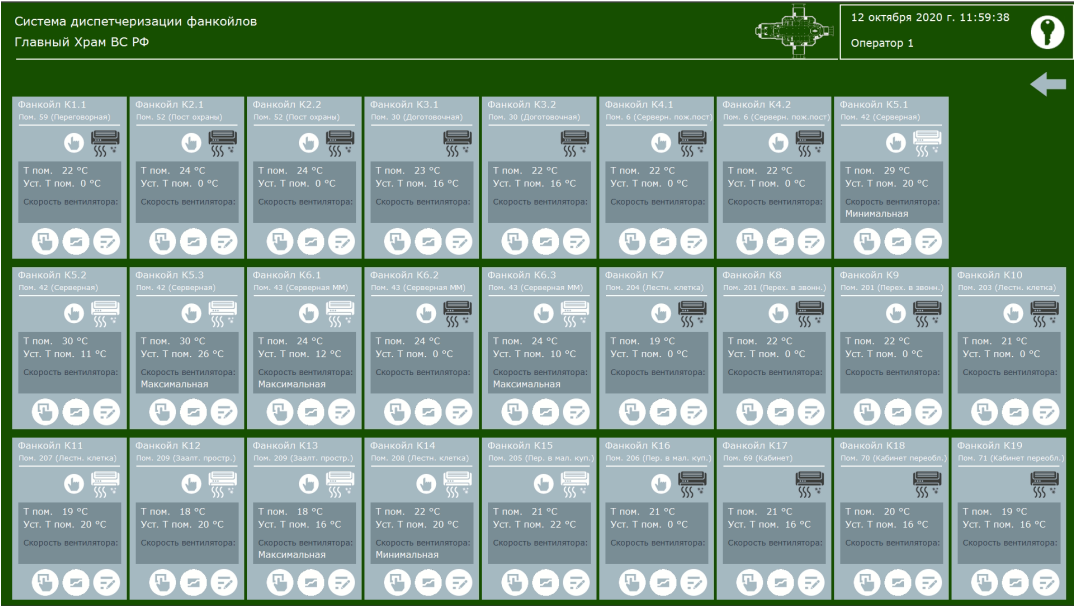

Управление фанкойлами позволяет контролировать температуру в помещении, задавать установленные температурные параметры, регулировать скорость вентилятора, а также включать и отключать системы в зависимости от условий эксплуатации.

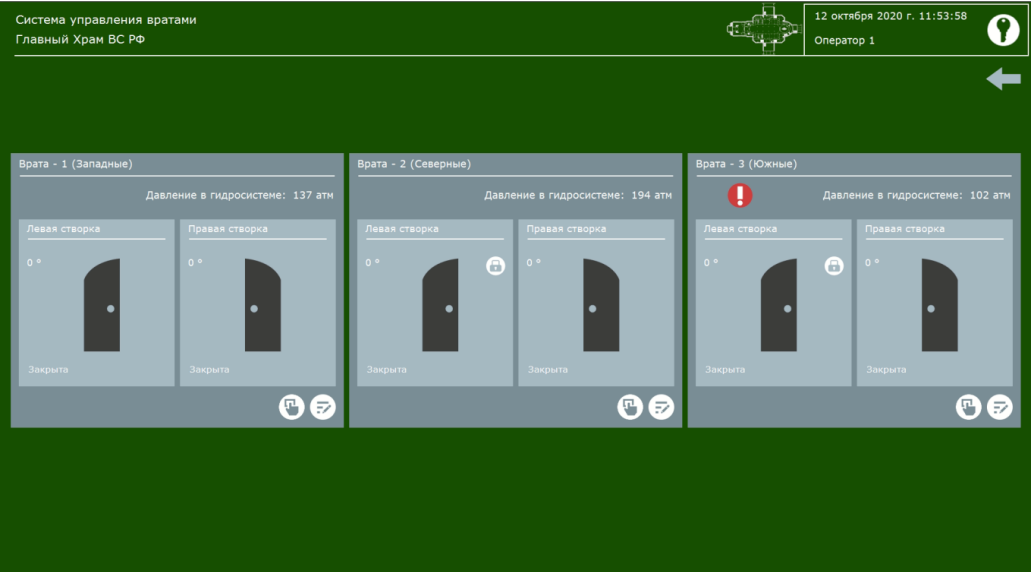

Мониторинг врат позволяет отслеживать состояние каждой створки, угол её открытия, а также давление в гидросистеме, управляющей движением ворот.

Функции системы

ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:

Поддержание оптимальных эксплуатационных режимов;

Обеспечение максимального энергосбережения;

Удаленный контроль и управление;

Обеспечение быстроты реагирования при минимуме обслуживающего персонала;

Оперативное взаимодействие порядка 15 систем жизнеобеспечения;

Постоянное отслеживание электроснабжения и освещения общественных зон;

Обогрев водосточных воронок и ливнестоков предотвращает образование льда;

Мониторинг состояний сигнальных огней.

Результат

В результате внедрения системы удалось снизить трудозатраты на 70%, а также сэкономить до 25% материальных ресурсов и трудозатрат. Время выполнения работ сократилось более чем в два раза, благодаря оперативному взаимодействию и диспетчеризации около полутора десятка систем жизнеобеспечения. Система обрабатывает более 3000 сигналов и охватывает около 11 подсистем, что существенно повысило эффективность обслуживания инфраструктуры храма, планирования работ и координации персонала.
