Назначение системы
Система управления и диспетчеризации инженерными объектами (СУДИО) предназначена для централизованного мониторинга и управления всей инженерной инфраструктурой нового корпуса ГБУЗ «Детская городская клиническая больница Святого Владимира» Департамента здравоохранения Москвы.

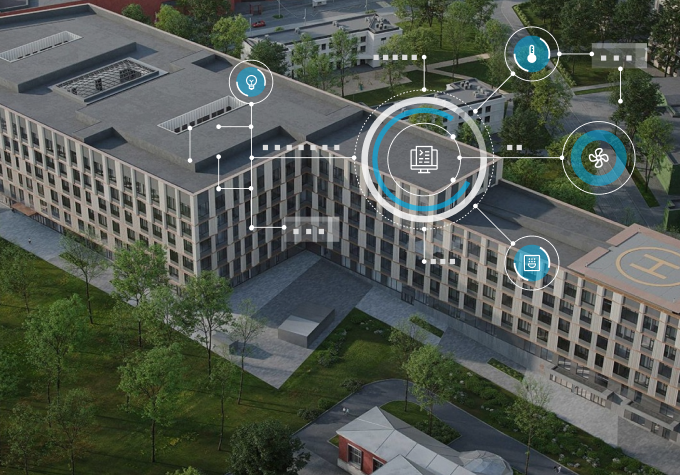

Новый корпус — это насыщенный медицинский объект с разветвлённой и технически сложной инженерной инфраструктурой, где от стабильности инженерных систем напрямую зависят микроклимат в палатах, работа медицинского оборудования и безопасность пациентов. Система построена на базе программного обеспечения MasterSCADA 4D с применением 300 контроллеров ОВЕН ПЛК210 в качестве полевого уровня управления.
Старый корпус больницы работал без централизованной BMS, каждая инженерная система существовала сама по себе: локальные шкафы автоматики, отдельные датчики, индикаторы. По словам инженера проекта: «Увидел — починил. BMS там не было». Более-менее организованная автоматика была только в операционных, остальные инженерные системы здания оставались вне централизованного контроля. Новый корпус потребовал принципиально другого подхода. Перед командой стояла задача: создать единую систему диспетчеризации, которая объединила бы под одним интерфейсом все инженерные подсистемы здания от вентиляции и холодоснабжения до освещения и резервного электроснабжения, а также обеспечила непрерывный контроль их состояния в режиме реального времени.
Внедрение новой системы также включало ряд других целей:
Решение
Реализовать такую архитектуру удалось не сразу. На старте проекта MasterSCADA 4D поддерживала не более 255 контроллеров одновременно, а объект требовал все 300. Выход обновления версии 1.3.8 прямо в ходе работ снял это ограничение и позволил двигаться дальше без переделки всей структуры. По словам инженера, это был ключевой момент проекта. Важно, что команда не потеряла ни времени, ни трудозатрат на переработку архитектуры — платформа обновилась, и работа продолжилась в том же темпе.
Особого подхода потребовали около 700 фанкойлов, установленные во всех палатах и коридорах здания. У каждого фанкойла есть собственный блок управления — с него контроллер ОВЕН забирает данные по Modbus и передаёт их в SCADA. При этом права управления намеренно разграничены: в палатах пациенты и персонал самостоятельно меняют уставку температуры локально — диспетчер в их настройки не вмешивается. В коридорах всё наоборот: уставку может менять только диспетчер с АРМ. При этом принудительно отключить любой фанкойл и следить за температурой в каждом помещении диспетчер может независимо от зоны.
Помимо контроллеров ОВЕН, к системе подключены сторонние подсистемы. ИТП, уже имевший собственную автоматику, подключён к MasterSCADA 4D по TCP/IP только в режиме мониторинга — управление остаётся за его штатной системой. Аналогично подключены 2 ДГУ по TCP/IP: диспетчер видит их состояние, но не управляет ими. В операционных установлены контроллеры Weintek, подключенные к системе по TCP для мониторинга оборудования. Гибкость MasterSCADA 4D в части поддержки разных протоколов (OPC UA, Modbus, TCP/IP), позволила объединить разнородное оборудование в единый интерфейс без дополнительных шлюзов и промежуточных систем.
Интерфейс

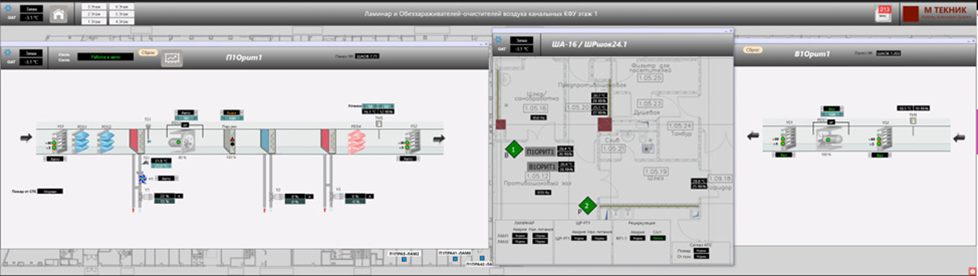

Интерфейс диспетчера построен на параллельно открывающихся окнах: можно одновременно открыть несколько панелей, например, приточку и вытяжку, и наглядно видеть температуры каждой системы в реальном времени. По каждой вентиляционной установке доступны исторические тренды: температура воздуха, положение клапанов, состояние оборудования за любой выбранный период. Графика частично построена на стандартных элементах библиотеки MasterSCADA 4D (вентиляторы, заслонки…), а остальные специфические элементы схем команда разработала самостоятельно в виде SVG-примитивов.
Три инженера АСУ компании М ТЕКНИК получили рабочую документацию в марте 2025 года и сразу приступили к работе — программирование контроллеров и разработка SCADA шли параллельно. На настройку системы диспетчеризации ушло около двух месяцев; весь цикл от получения документации до сдачи объекта занял шесть месяцев.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
Новый корпус ДГКБ Святого Владимира получил полноценную централизованную BMS там, где раньше не было ничего подобного. Диспетчер теперь видит полную инженерную картину здания с одного экрана: вентиляция включается и выключается, освещение управляется по расписанию, температура в каждой палате под контролем, а аварийный сигнал от любой из более чем 60 000 точек моментально появляется на экране с указанием источника и приоритета. Время реакции на инцидент существенно сократилось, персонал больше не тратит время на обходы технических помещений в поисках неисправностей. Весь этот объём — 300 контроллеров, около 700 фанкойлов, десятки инженерных подсистем, 60 000 тэгов — три инженера АСУ реализовали в части SCADA примерно за два месяца. Это стало возможным в том числе благодаря своевременному обновлению MasterSCADA 4D версии 1.3.8, снявшему ограничение на количество подключаемых ПЛК, и совместимости платформы с контроллерами ОВЕН ПЛК210 по протоколу OPC UA. Система запущена к открытию больницы в срок, несмотря на сжатые сроки и нестандартный масштаб объекта.
