Назначение системы
Система управления технологическими процессами, построенная на базе SCADA, внедрена для централизованного контроля и управления энергокомплексом горно-обогатительного комбината на месторождении Кумроч. Решение на базе MasterSCADA позволяет эффективно отслеживать работу оборудования, управлять процессами генерации электроэнергии и утилизации тепла, а также сохранять важные данные для их дальнейшего анализа и оптимизации.
Внедрение ПО MasterSCADA обусловлено необходимостью соответствия требованиям технического задания, включая обязательное использование российского ПО. Выбор MasterSCADA 4D позволил реализовать заявленные функциональные требования и обеспечить надежное управление технологическими процессами на новом объекте.
Внедрение новой системы также включало ряд других целей:
Решение

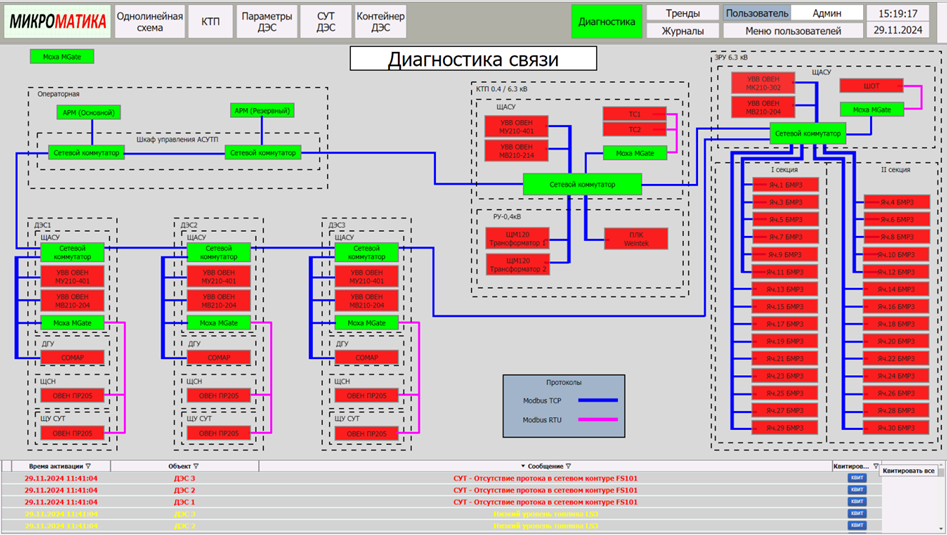

Система построена по двухуровневой топологии, обеспечивающей надежное и эффективное взаимодействие компонентов. Верхний уровень включает два автоматизированных рабочих места оператора (основное и резервное), развернутых на базе ОС Windows 10 с использованием ПО MasterSCADA 4D. Эти АРМ взаимодействуют с оборудованием среднего уровня через протокол Modbus TCP.
Средний уровень представлен разнообразным оборудованием, включая контроллеры генераторов ComAp, Modbus-шлюзы Moxa Mgate, устройства ввода-вывода ОВЕН 2XX-серии, интеллектуальные реле ОВЕН ПР205, терминалы релейной защиты и автоматики БМРЗ, а также ПЛК локальных систем управления утилизацией тепла.
Система обрабатывает данные из 1500 точек, обеспечивая их сбор и передачу между уровнями. Такой подход позволил создать структурированную и функциональную архитектуру, способную эффективно решать задачи энергоцентра.
Этапы внедрения включали: анализ требований технического задания, подбор лицензии MasterSCADA 4D, формирование объектов автоматизации, разработку мнемосхем, настройку архивов и пусконаладочные работы на объекте заказчика.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
Внедрение системы на базе MasterSCADA 4D позволило добиться значительных улучшений в управлении энергоцентром. Сократилось количество незапланированных остановов оборудования, что положительно сказалось на общей надежности работы энергоцентра. Экономическая эффективность в свою очередь была достигнута за счёт сокращения убытков, связанных с простоями, и уменьшения затрат на обслуживание оборудования, а простота планирования и выполнения технического обслуживания позволила оптимизировать эксплуатационные расходы. Таким образом, MasterSCADA 4D доказала свою эффективность как инструмент повышения производительности и надежности энергоцентра.
