Назначение системы
Система EMS (Мониторинг климатических параметров чистых помещений) предназначена для автоматизации мониторинга и управления климатическими параметрами (температура, влажность, давление) в чистых помещениях, используемых в производственных процессах компании «Валента Фарм». Система позволяет гарантировать соблюдение строгих стандартов качества и безопасности продукции, обеспечивая контроль за критически важными условиями производства.
В условиях лицензионных и таможенных ограничений, с целью исключения зависимости от зарубежных компонентов и программного обеспечения, компания выбрала платформу MasterSCADA. Это решение обеспечивает надежность, гибкость и независимость, что способствует устойчивости компании в современных условиях и минимизации санкционных рисков.
Основной задачей проекта для компании «Валента Фарм» было создание системы для постоянного мониторинга и поддержания климатических параметров (температура, влажность, давление) в чистых помещениях, что критически важно для фармацевтического производства. Система должна была обеспечивать:
- Оперативное управление технологическим оборудованием при отклонении параметров.
- Минимизацию зависимости от внешних факторов и зарубежного оборудования.
- Масштабируемость, позволяющую увеличивать количество контролируемых объектов с минимальными затратами.
- Импортозамещение, с использованием отечественных компонентов и ПО, не подверженных внешним ограничениям.
Внедрение новой системы также включало ряд других целей:
Решение

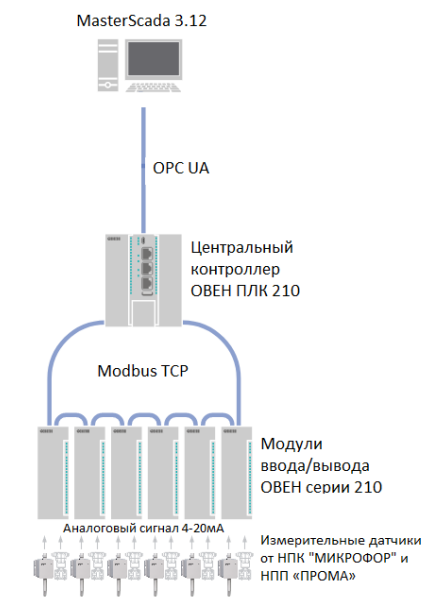

Архитектура проекта EMS

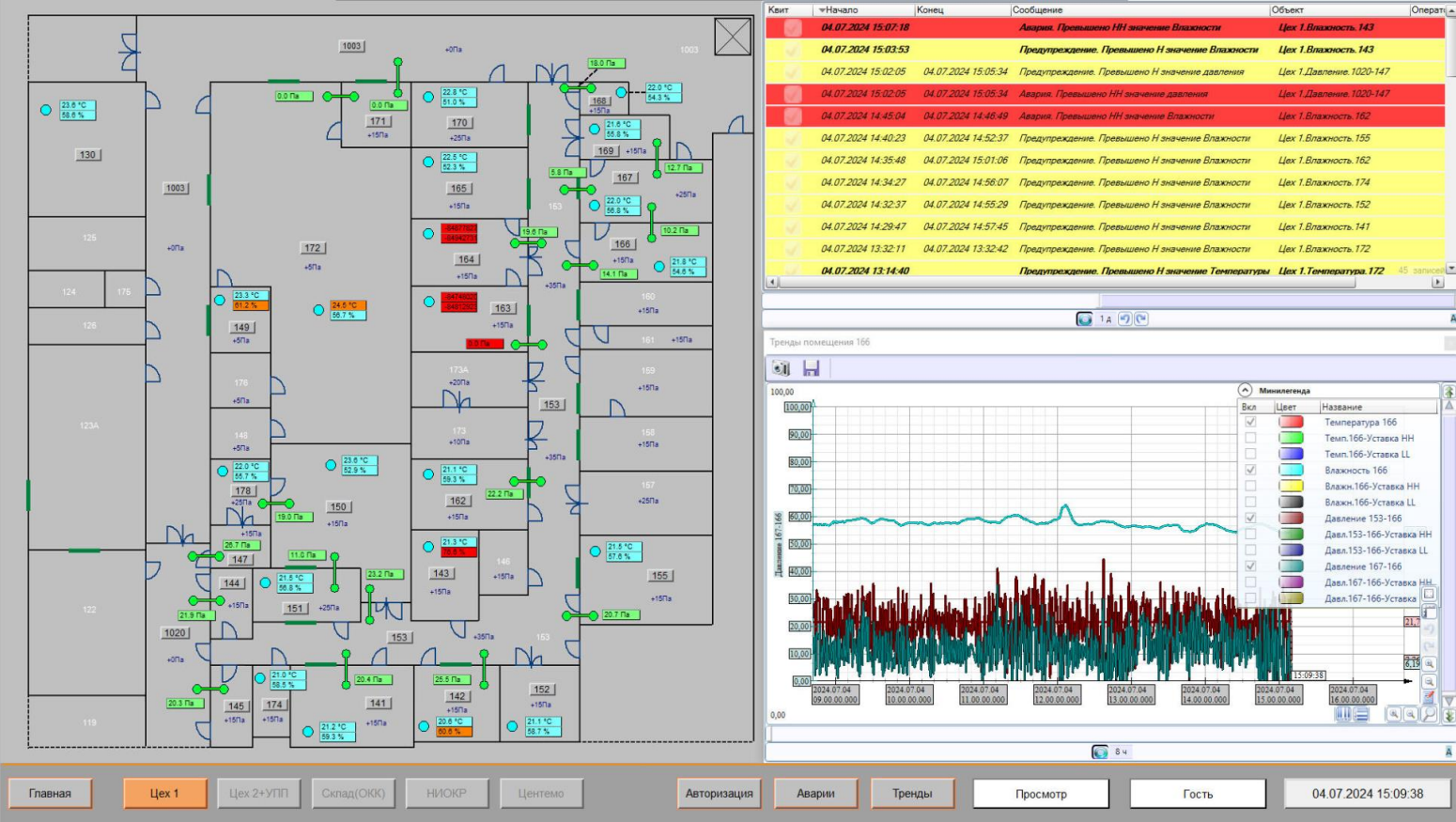

На первом уровне автоматизации значения температуры, влажности и давления собираются датчиками, установленными в контролируемых помещениях. Затем данные передаются на уровень контроллера, который обрабатывает сигналы, производит необходимые вычисления и передает значения на верхний уровень. На верхнем уровне MasterSCADA обеспечивает визуализацию и диспетчеризацию данных, отображая их в виде численных значений, графиков и аварийных сообщений. Применение MasterSCADA позволяет системе работать в полностью автоматическом режиме, круглосуточно собирать и архивировать данные, обеспечивая непрерывный контроль.
В рамках системы EMS были задействованы два сервера (SCADA и база данных), четыре контроллера ОВЕН ПЛК 210, 50 шкафов управления и более 5000 тегов. Использованы отечественные компоненты: 69 датчиков давления НПП ПРОМА ИДМ и 124 датчика температуры и влажности МИКРОФОР ДВ2, охватывающие 106 производственных, складских и лабораторных помещений.
Функции системы

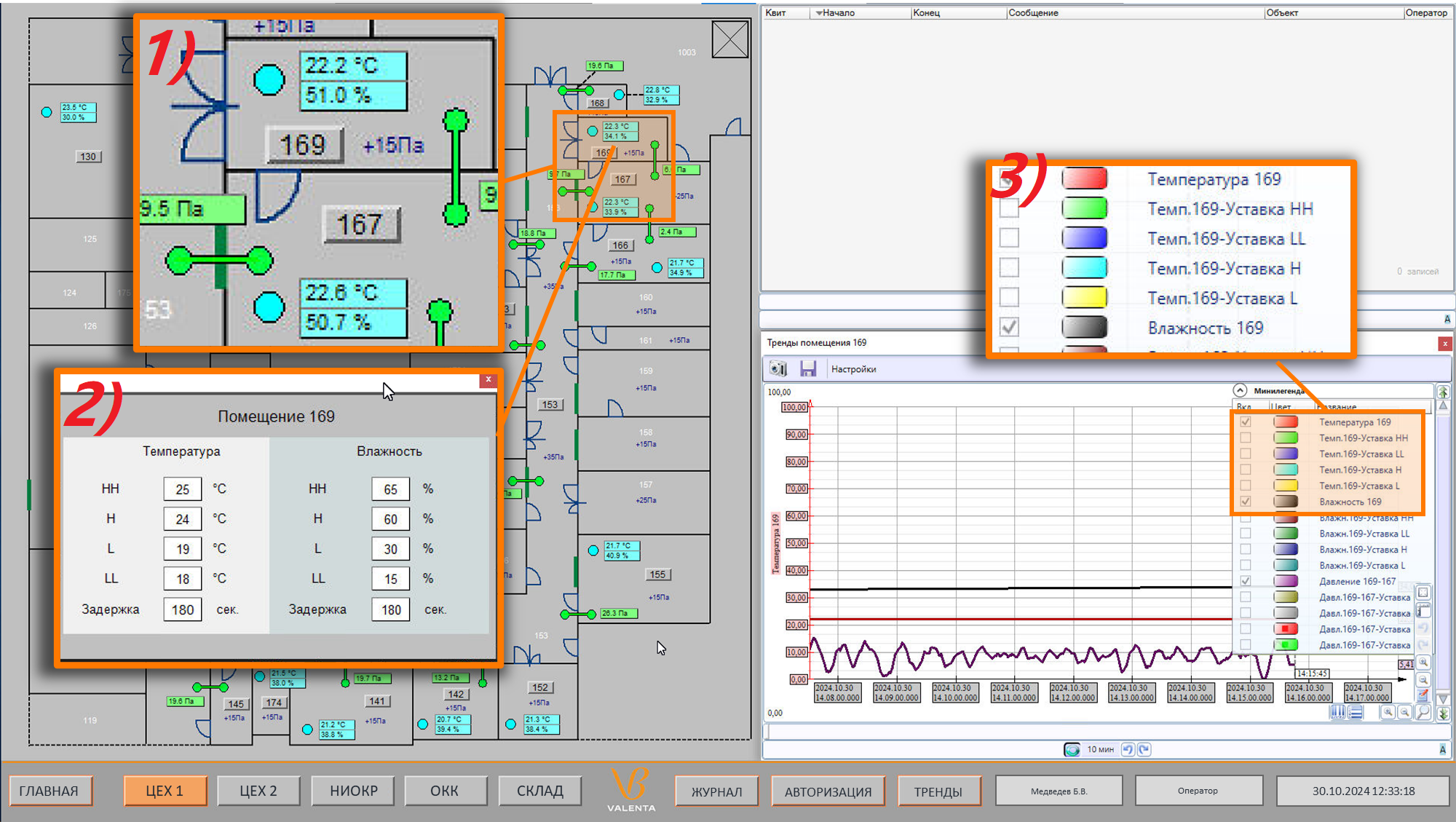

ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
В результате внедрения системы EMS на базе MasterSCADA удалось обеспечить стабильный автоматический контроль климатических параметров в чистых помещениях, что повысило эффективность работы объекта. Проект продемонстрировал полное соответствие требованиям импортозамещения, гибкость в расширении системы и значительную экономию затрат на обслуживание и эксплуатацию по сравнению с аналогами. Система успешно функционирует более 12 месяцев, подтвердив свою надежность и экономическую эффективность.
