Назначение системы
Система предназначена для обеспечения эффективного и надежного уличного освещения в центральной части г. Омска путем замены устаревших светильников на современные энергоэффективные источники света с применением технологий автоматизированного управления.
Задачей реализации новой системы являлась замена существующих устаревших светильников городского уличного освещения на современные энергоэффективные устройства, оснащённые средствами интеллектуального управления. Это позволило значительно уменьшить расход электроэнергии, снизить затраты на эксплуатацию и обслуживание осветительных линий, повысить уровень и качество освещённости в городе.
Внедрение новой системы также включало ряд других целей:
Решение
Для реализации проекта по модернизации уличного освещения в центральной части г. Омска была выполнена замена 2 905 устаревших натриевых светильников на современные управляемые LED светильники разной мощности (55, 75, 120, 150 и 240 Вт). Подход позволил повысить энергоэффективность световых установок и обеспечить гибкость в управлении режимами освещения.
В качестве технологии передачи данных для автоматизированной системы управления наружным освещением (АСУНО) был выбран протокол LoRaWAN®.
Причины выбора:
- передача данных в нелицензируемом субгигагерцовом диапазоне частот RU868;
- высокая устойчивость к помехам и возможность работы на больших расстояниях в городской среде;
- активное развитие стандарта в рамках рабочей группы LoRa Россия
- энергоэффективен и низкозатратен относительно других протоколов
- изначально разработан для задач промышленного интернета вещей, что делает технологию максимально подходящей для систем «умного города».
Реализация и интеграция
Проект был выполнен в рекордные сроки — с сентября по декабрь 2019 года.

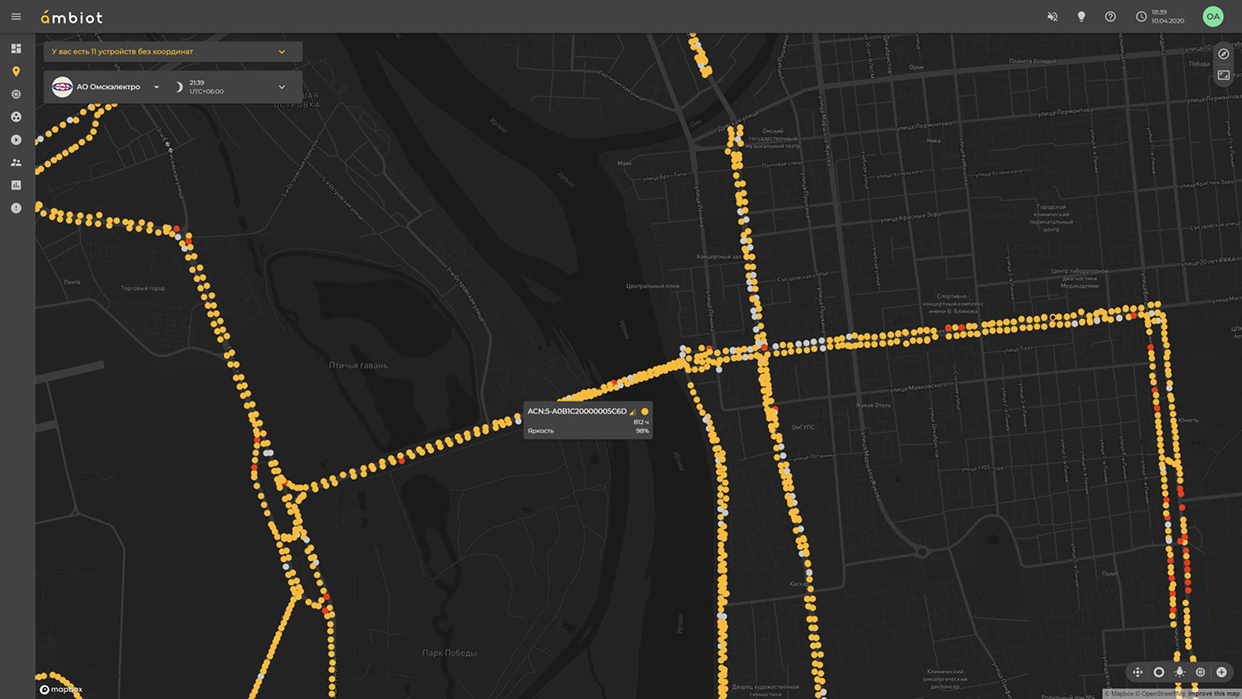

При монтаже каждый светильник оснащался контроллером LoRaWAN®, который сканировался с помощью специального мобильного приложения (ambiot) и сразу заносился в информационную базу платформы ámbiot. В результате в пользовательском интерфейсе появилась карта с точным геопозиционированием светильников, что сформировало цифровую копию объекта «г. Омск».
После пусконаладочных работ осуществляется программирование АСУНО: светильники объединяются в группы - каждой группе присваивается собственный рабочий профиль - профили формируются эксплуатирующей организацией с использованием интуитивно понятного интерфейса, встроенного в платформу.
Функции системы

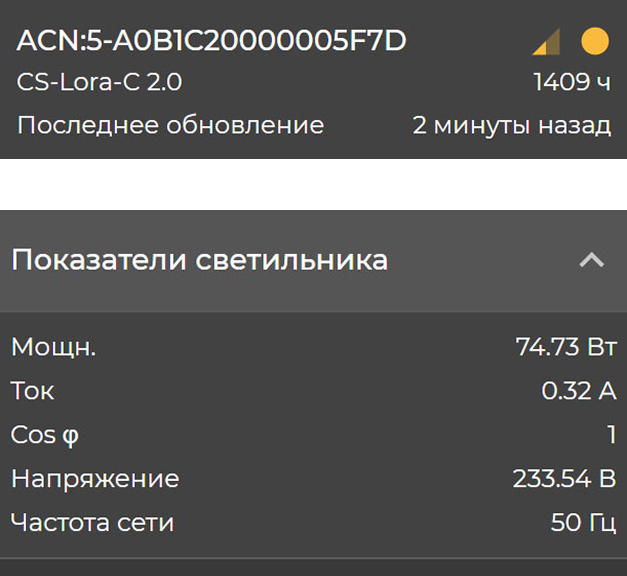

ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
Реализация проекта позволила достичь значительных показателей эффективности. За счёт использования современных светодиодных LED удалось снизить потребление электроэнергии примерно на 55 %. Значительный эффект дало внедрение автоматизированной системы управления наружным освещением ambiot: экономия увеличилась ещё примерно на 10 % и в сумме достигла уровня около 65 % и более, в зависимости от настроек рабочих профилей.
Вместе с сокращением затрат заметно повысилось качество городского освещения: уровень яркости на улицах города вырос на 80 –100 %, что заметно повысило комфорт и безопасность в тёмное время суток.
Также стоит упомянуть, что после оптимизации бизнес-процессов, связанных с эксплуатацией осветительной установки, расходы на техническое обслуживание должны снизиться на ~ 50 %.
* Идёт накопление статистики, информация может измениться.LoRaWAN® is a mark used under license from the LoRa Alliance®
