Назначение системы

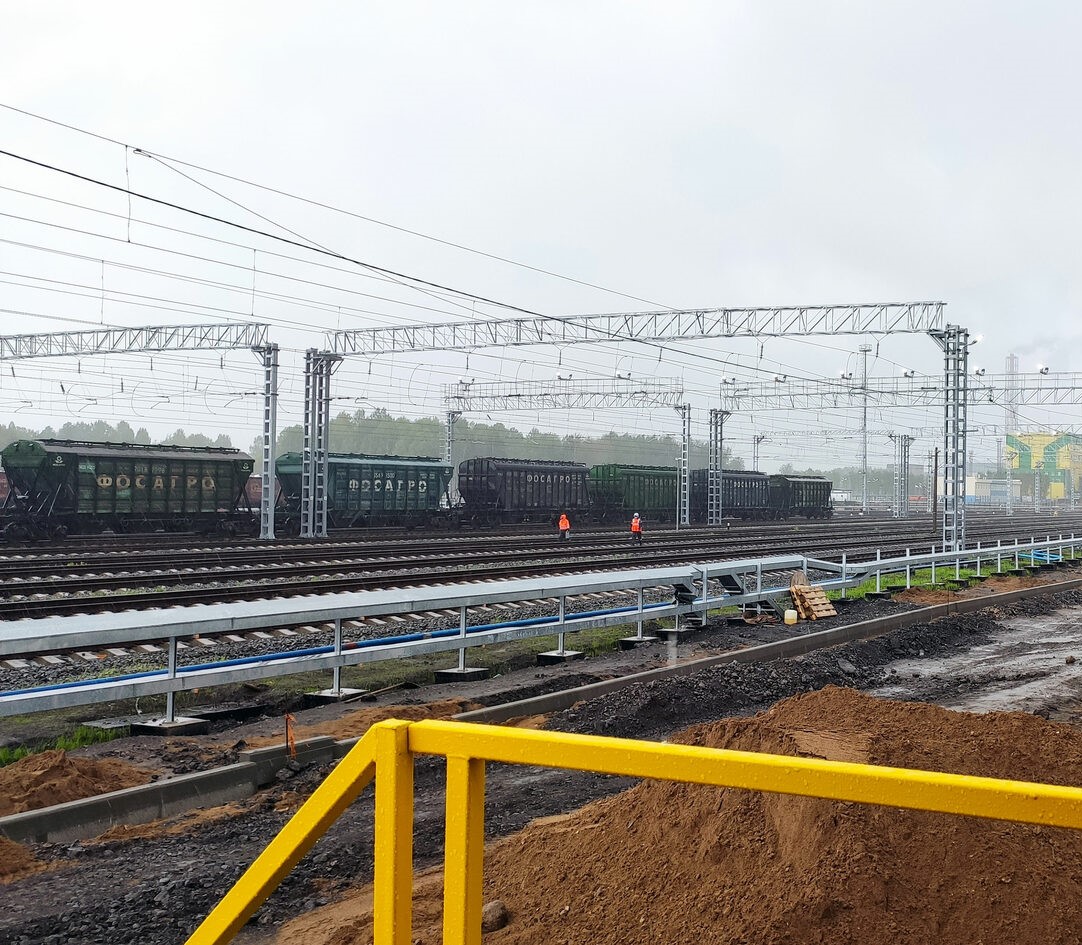

Обеспечить современное энергоэффективное освещение железнодорожной станции АО «Апатит» (череповецкий химический кластер Группы «ФосАгро») с возможностью удаленного мониторинга и управления для повышения комфорта и безопасности.

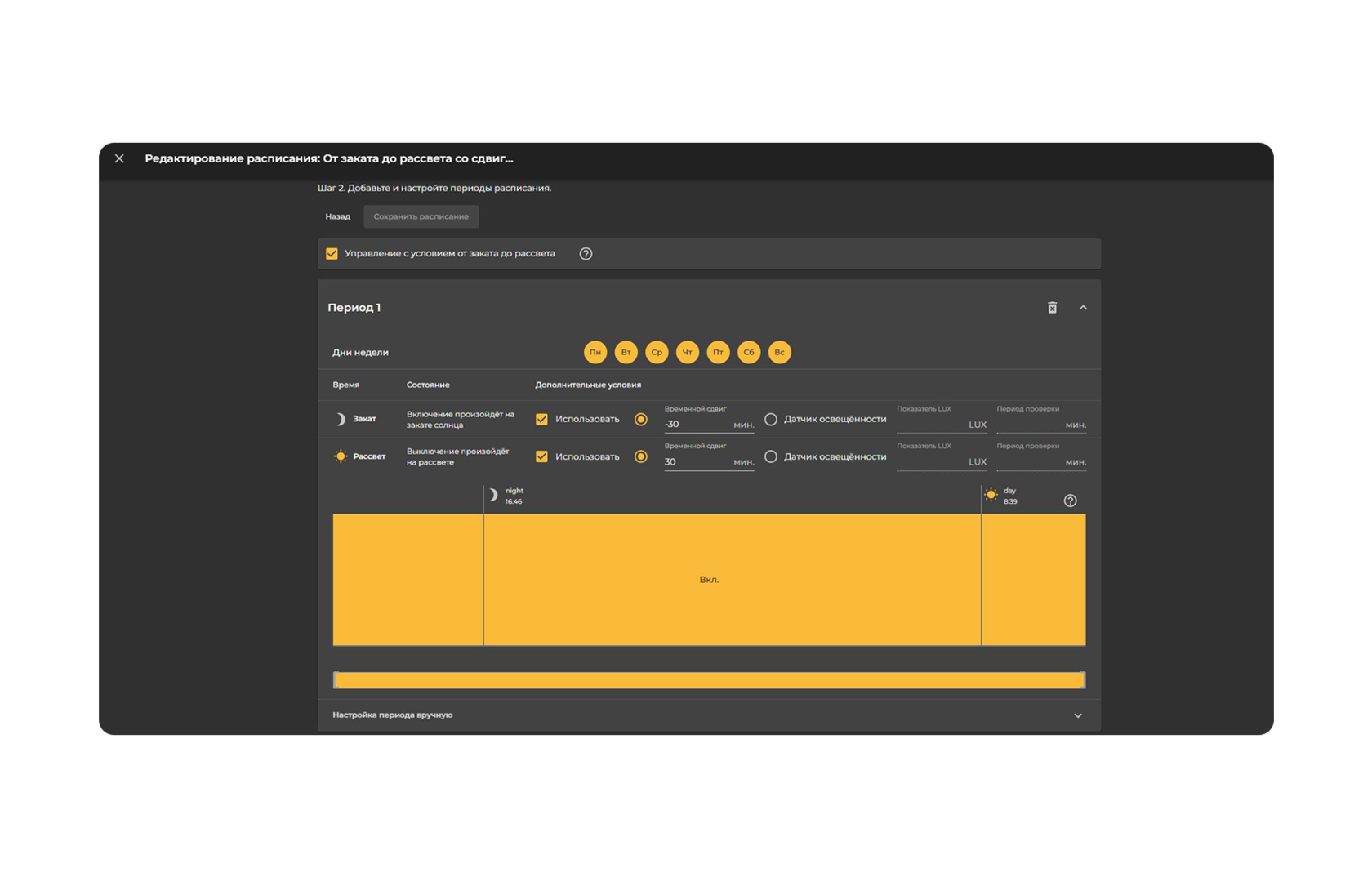

Спроектировать современную энергосберегающую систему освещения для объекта. Провести цифровую интеграцию осветительных приборов и подключить их к облачному ПО для удаленного контроля и управления. Внутри программного обеспечения объединить осветительные устройства в логические группы и настроить для каждой группы индивидуальные рабочие режимы, соответствующие требованиям эксплуатации.
Внедрение новой системы также включало ряд других целей:
Решение
Для управления системой освещения была внедрена технология передачи данных по линиям электропитания на базе протокола G3-PLC, что позволяет осуществлять обмен информацией непосредственно по проводам, питающим осветительные приборы.

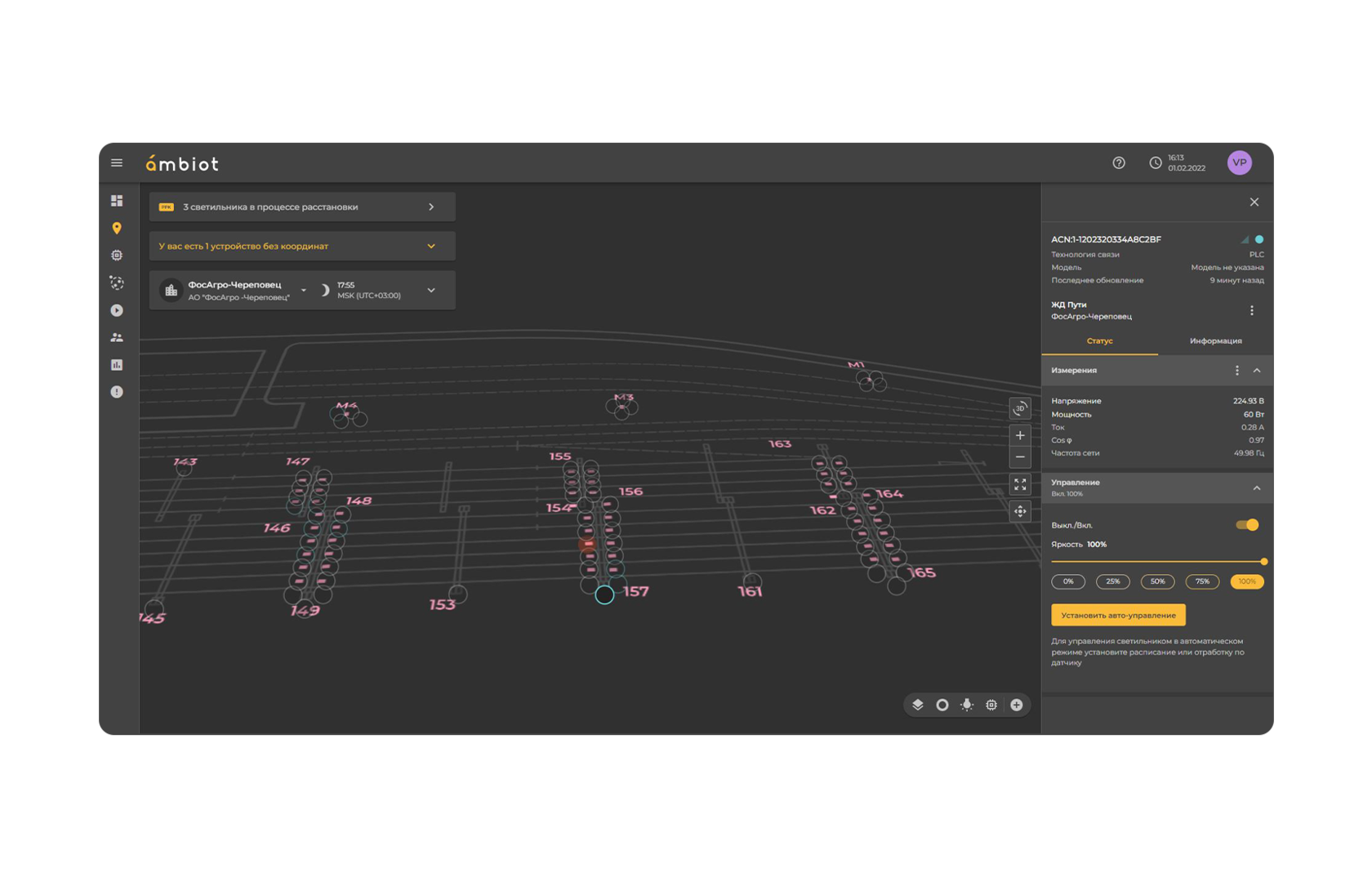

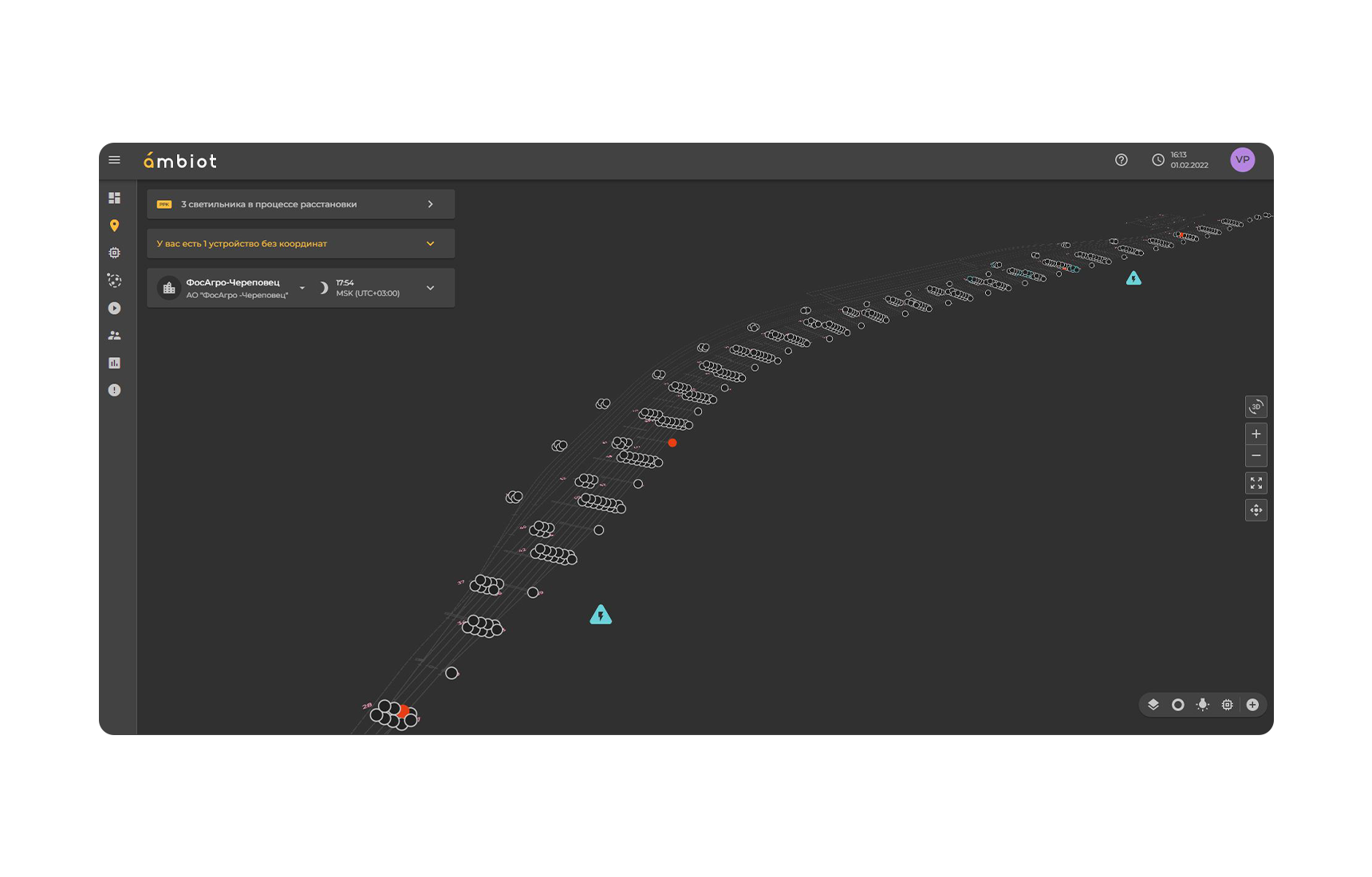

В систему вошли 600 светильников с одноканальными PLC-контроллерами LC-1, позволяющими управлять световым потоком и получать данные о состоянии приборов и электропараметрах. Центральным элементом системы является контроллер PLC, который связывает осветительные приборы с облачным программным обеспечением ambiot. Именно ambiot обеспечивает полный цикл мониторинга, управления и диагностики оборудования в режиме реального времени на всей протяженности станции длиной 3500 метров.
Функции системы
ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:
Результат
В ходе модернизации старые светильники были заменены на современные модели AREA LED, RIGEL LED и ARGUS LED, которые используются для освещения разных зон станции — открытых территорий, межпутного пространства и высоких опор.

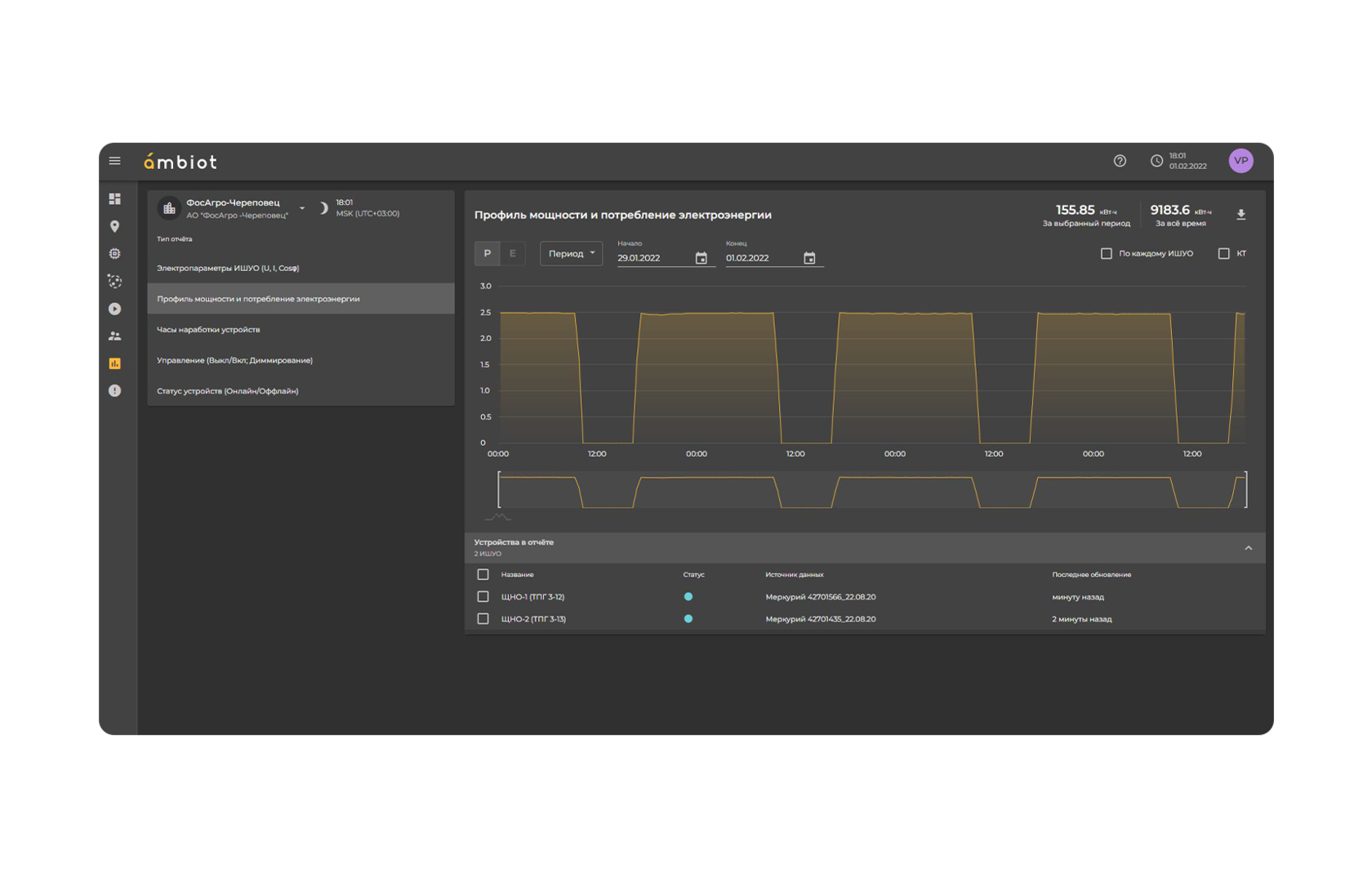

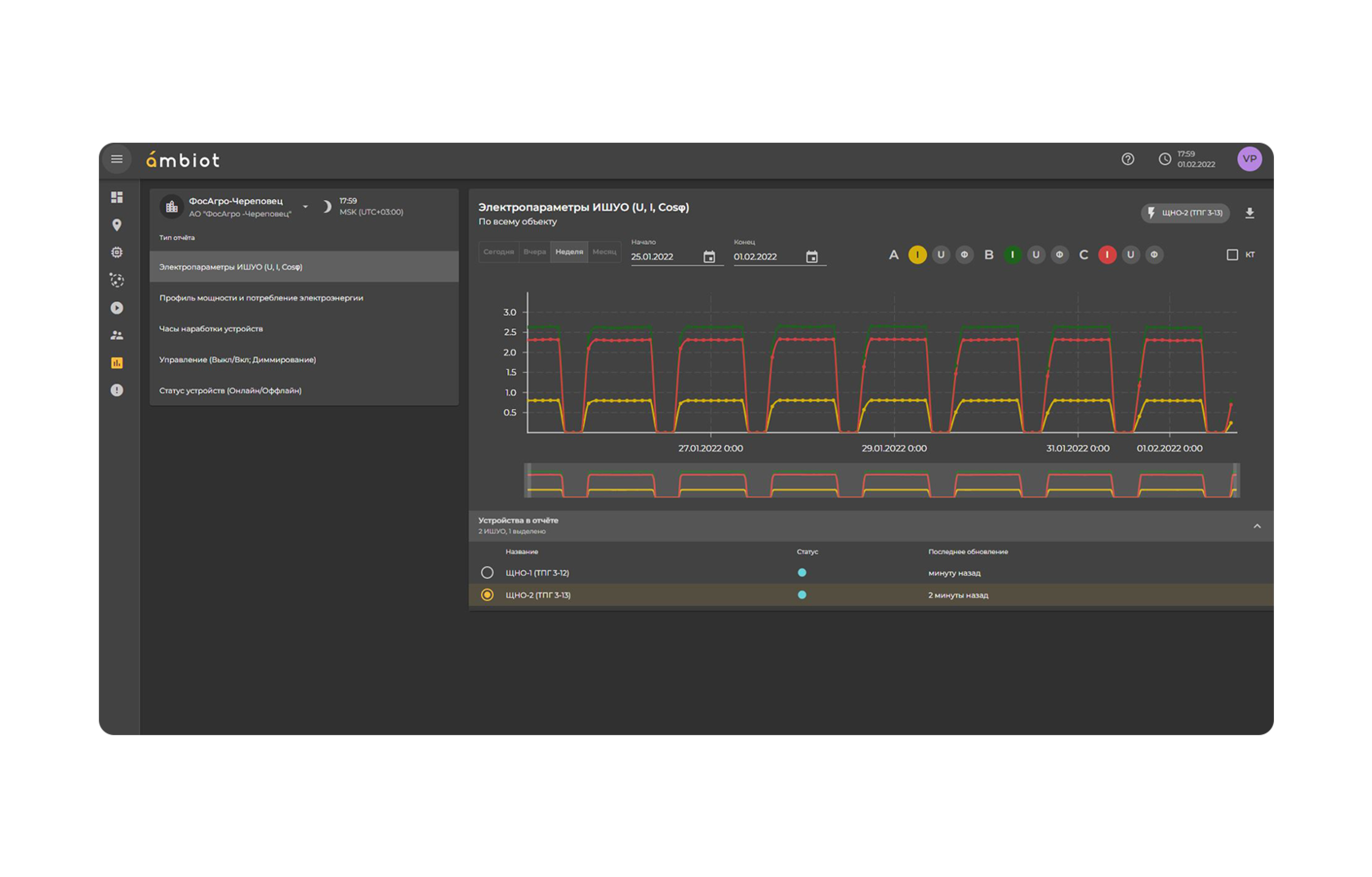

Система предоставляет круглосуточный мониторинг состояния каждого светильника, данные по энергопотреблению и формирует отчеты за любой период времени.
