ООО «Газпромтрансгаз Югорск»

Газо-транспортировка

Февраль 2015 г.

Назначение системы

В период с декабря 2014 по февраль 2015 года были проведены пуско-наладочные работы распределенной интегрированной АСУ ТП КЦ и две САУ ГПА (тип ГТУ: ГТ-6-750). В феврале проведены индивидуальные и комплексные испытания, система находится в опытной эксплуатации. Система предназначена для автоматического контроля, управления и регулирования компрессорного цеха из шести газоперекачивающих агрегатов (ГПА).

Задача реализации новой системы

Задача реализации новой системы заключалась в создании эффективного решения для автоматического контроля и управления компрессорным цехом, где работают шесть газоперекачивающих агрегатов (ГПА). Необходимо было интегрировать разнообразные технологические компоненты в единую систему, обеспечивающую надежность, гибкость и соответствие требованиям СТО Газпром. Система должна была обеспечить не только мониторинг и управление процессами, но и высокий уровень диагностики и защиты оборудования.

Внедрение новой системы также включало ряд других целей:

интеграция с существующими системами и инфраструктурой предприятия;

создание функционала для автоматического управления;

диагностика и обработка данных;

реализация механизмов для снижения рисков в случае отказов измерительных каналов;

формирование отчетности.

Решение

В АС ТП КЦ входит 7 шкафов управления, включая шкаф КЦ, шкаф коммуникационного оборудования, шкаф узла подключения, шкафы УСО (2 шт.), стойка серверного оборудования, пульт резервного управления. В состав каждой САУ ГПА входит блок распределения питания, блок связи, блок управления двигателем, блок управления нагнетателем, блок управления кранами, локальные УСО (3 шт.), пульт резервного управления.

В системе использованы универсальные программируемые контроллеры Fastwel МК-150, распределенная периферия Fastwel I/O, защищенная операционная система реального времени «Нейтрино» КПДА.10964-01 и инструментальная среда ISaGRAF 6. Связь между контроллерами и верхним уровнем – Ethernet/UDP. Связь с УСО – Ethernet/UDP и Modbus RTU. Опрос контроллеров осуществляет OPC-сервер собственной разработки через Ethernet/UDP (аналог CIP I/O Data). Российская SCADA-система MasterSCADA была применена из-за ее высокой гибкости, открытости и поддержки современных технологий.

Созданная система управления имеет следующие технические характеристики:

800 физических сигналов ввода-вывода, 5 интерфейсных каналов;
7800 переменных тегов;
150 аварийных сигналов;
240 трендов (архивируемых аналоговых параметров, период 250 мс);
Резервированный сервер, 2 АРМ, СУБД Firebird.

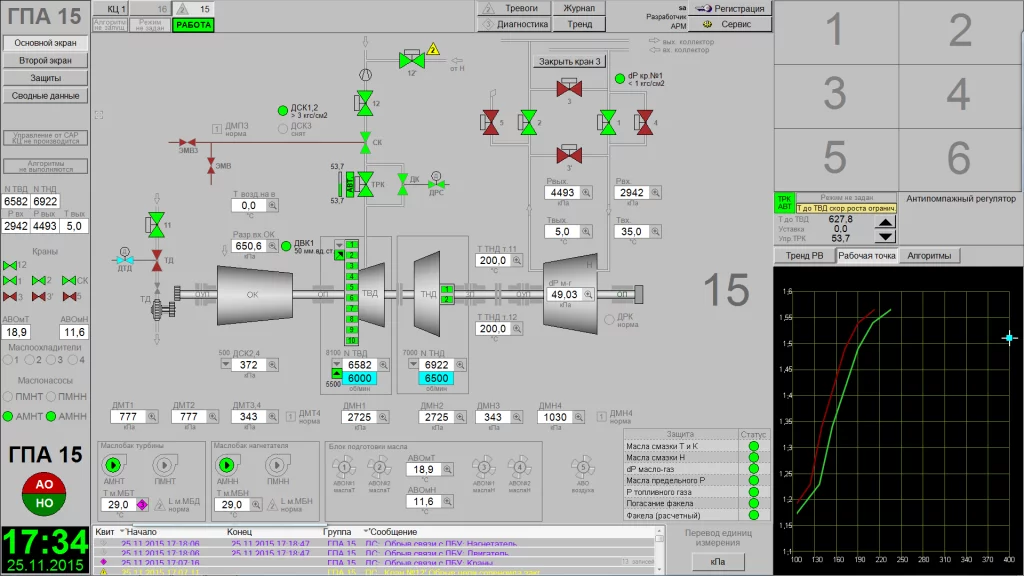

На основном экране отображены параметры работы газоперекачивающего агрегата (ГПА), а именно текущие показатели работы турбины и компрессора. Также для удобного понимания системы выведены: информация о режиме работы, сообщения о состоянии агрегата, графики изменения параметров в реальном времени и архив событий.

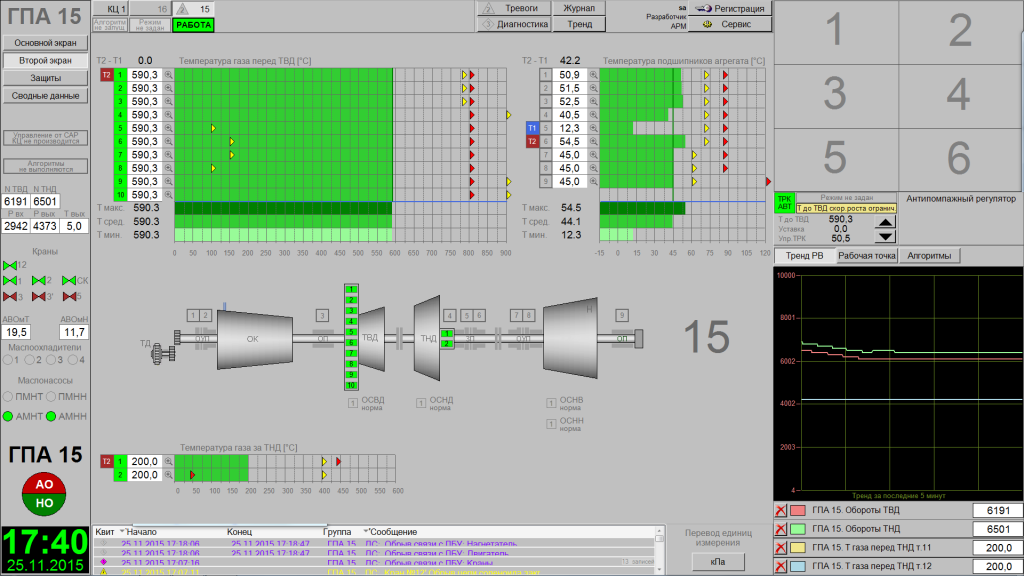

Второй экран дополнительно отображает параметры температуру газа перед турбиной высокого давления (ТВД), температуру газа за турбиной низкого давления (ТНД), а также температуру подшипников агрегата.

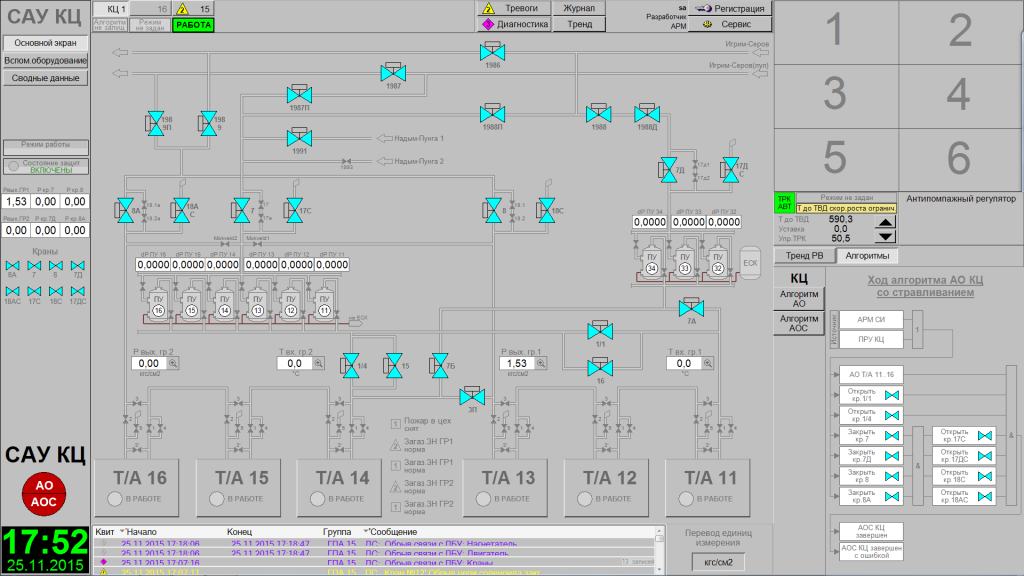

Система автоматического управления компрессорным цехом (САУ КЦ) графически отображает положения кранов, состояния трубопроводов и направления потоков. На экране присутствуют данные о работе каждой турбоагрегатной установки (Т/А), включая их состояние (в работе или остановлены), текущие показатели давления и температуры газа для каждого агрегата, а также информация о процессе их запуска и останова.

Для тиражирования однотипных каналов ввода-вывода и исполнительных механизмов использовались разработанные собственными силами скрипты автоматизированной генерации и конфигурирования объектов. Для ускорения времени загрузки, оптимизации использования оперативной памяти и размера проекта, а также для ускорения копирования/вставки объектов из одного проекта в другой использовались визуальные функциональные блоки собственной разработки (ВФБ на C#).

Функции системы

ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:

контроль параметров двигателя, нагнетателя, компрессорного цеха и вспомогательного оборудования

автоматическое топливное регулирование и технологии защиты (включая противопомпажную защиту нагнетателя);

автоматическое и ручное управления всеми исполнительными механизмами;

реализация стратегий выживания при отказе измерительных каналов;

управление производительностью и расчет термодинамических характеристик ГПА

автоматический запуск, нормальный и аварийный останов;

автоматическое регулирование производительности цеха;

диагностика с точностью до сменного модуля;

формирование часовых отчетов.

Результат

Система работает в непрерывном режиме эксплуатации. Реализованы все требования СТО Газпром для АСУ ТП КЦ и САУ ГПА. Изучение инструментальной среды MasterSCADA, создание скриптов генерации, визуальных функциональных блоков, а также разработка прикладного проекта заняла 1 год. К работам были привлечены два инженера-программиста с опытом разработки систем промышленной автоматизации. Пуско-наладочные работы заняли 2 месяца, продолжается доводка системы в период опытной эксплуатации.
