Добавление перьев в RT

Добавление перьев в RT

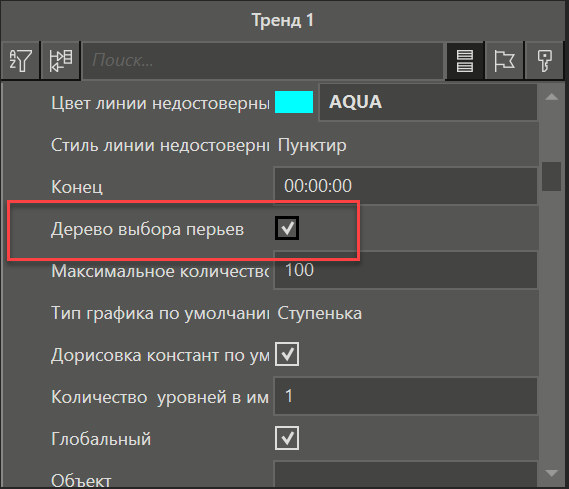

MasterSCADA 4D поддерживает добавление перьев на тренд в режиме исполнения. Для этого в настройках тренда нужно установить флаг у свойства «Дерево выбора перьев».


И тогда после запуска проекта на исполнение в панели инструментов тренда будет отображаться специальная иконка, открывающая диалоговое окно для выбора перьев.

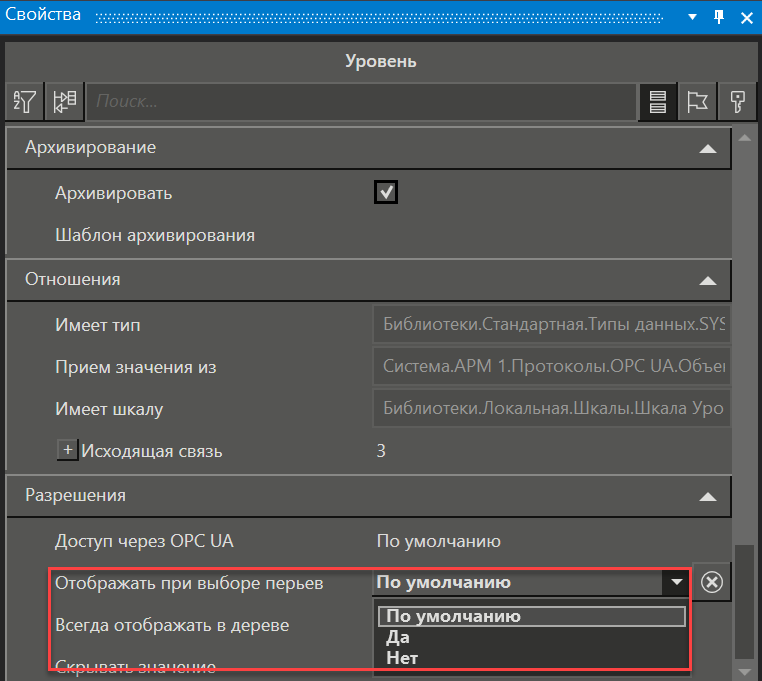

В старых версиях MasterSCADA 4D отображались все параметры проекта, которые архивируются, что было не удобно. Начиная с версии 1.2.14 среда разработки позволяет разработчику проекта определить, будет ли он отображаться в диалоговом окне выбора перьев в режиме исполнения. Для этого нужно установить свойство «Отображать при выборе перьев».


Если установить значение «Да», то параметр будет отображаться в диалоговом окне, не зависимо от того архивируется он или нет. Если установить значение «По умолчанию», то настройку следует смотреть у родительского объекта. Если настройки отображения у родительского объекта не менялись, то в диалоге выбора перьев будут отображаться все выбранные параметры. Если установить значение «Нет», то параметр отображаться не будет.

Сложнее дело обстоит с параметрами сложных типов – структурами. Чтобы можно было выводить на тренд отдельные поля структур, настройка «Архивировать» должна быть установлена у каждого поля отдельно.

В качестве примера зададим настройки четырём параметрам.

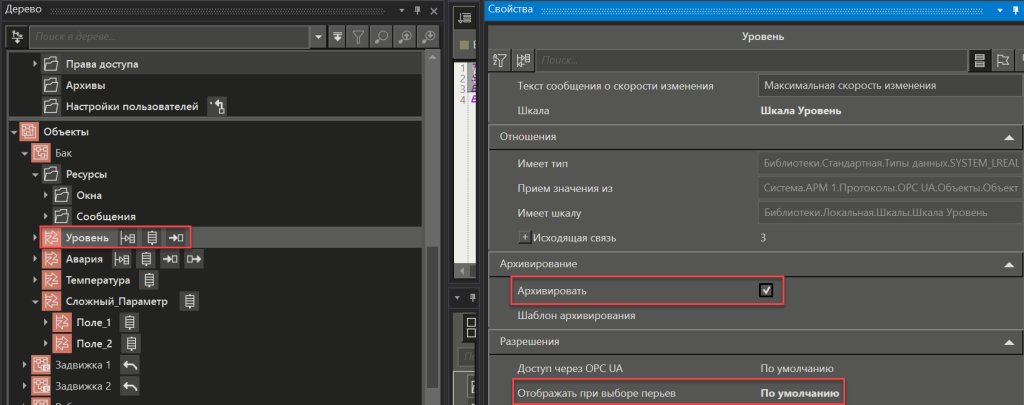

Пусть параметр «Уровень»: архивируется и отображается при выборе перьев по умолчанию.

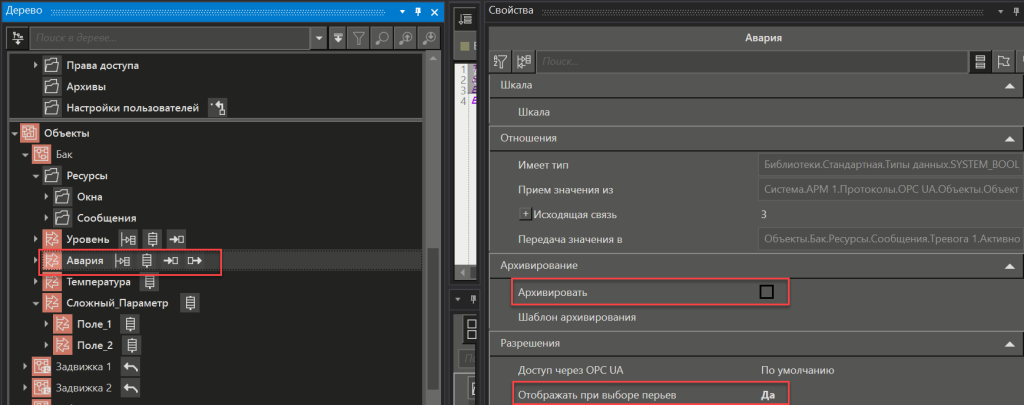

Параметр «Авария» не архивируется и свойство «Отображение при выборе перьев» принимает значение «Да».

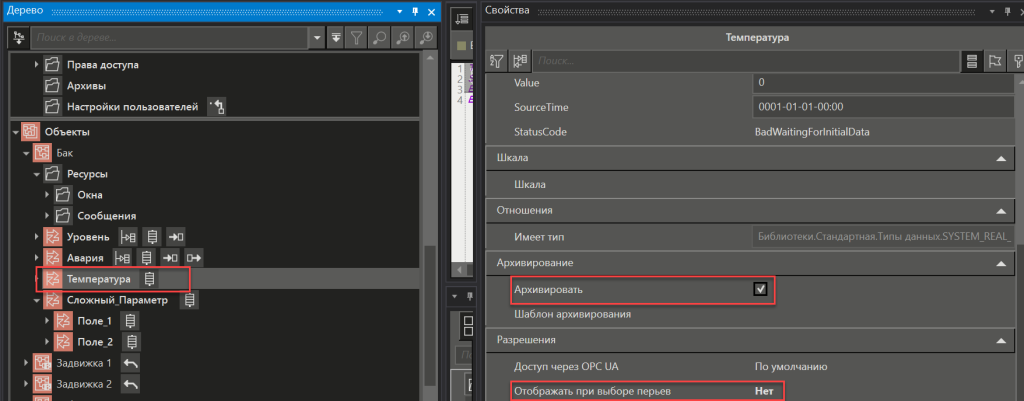

Параметр «Температура» архивируется и не отображается при выборе перьев.

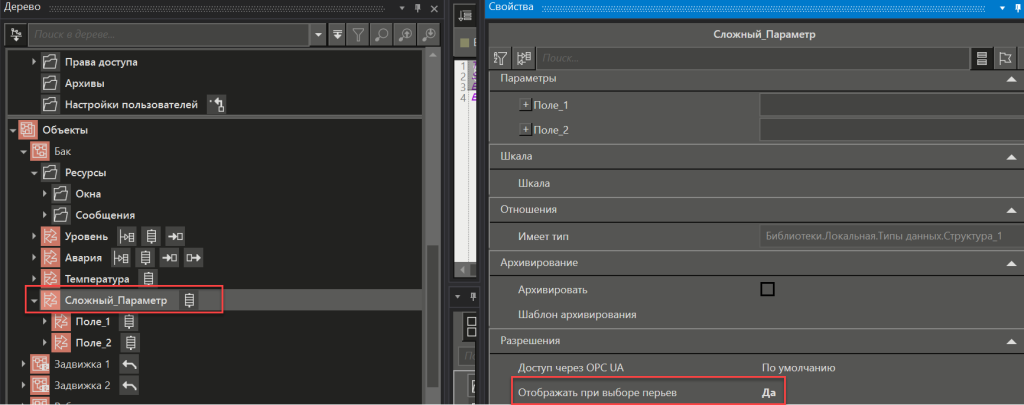

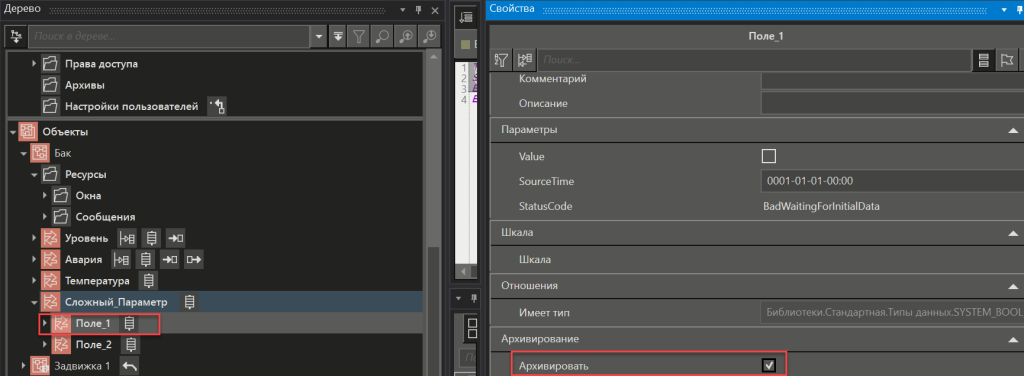

Параметра сложного типа отображается при выборе перьев. И у Поле_1 установлен флаг архивировать. Тогда в дереве выбора перьев будет доступно только Поле_1.

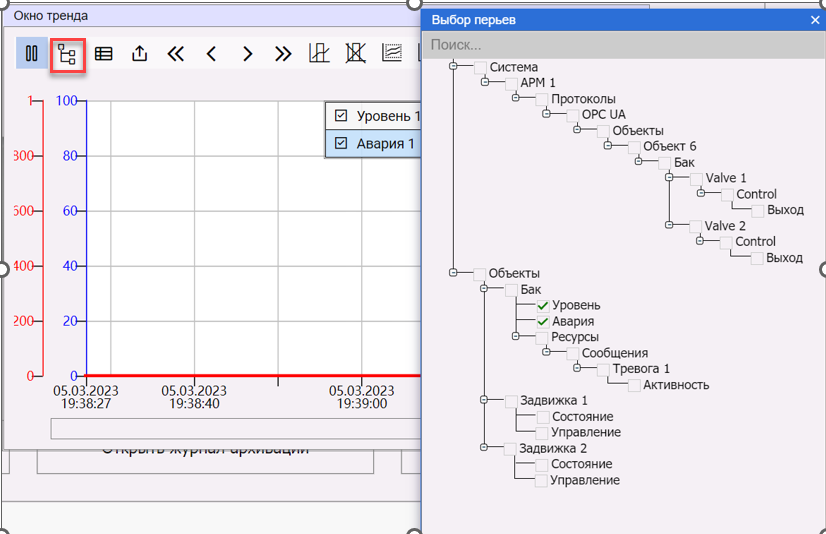

После запуска проекта на исполнение дерево выбора перьев будет иметь следующий вид:
