Назначение системы
Назначение системы

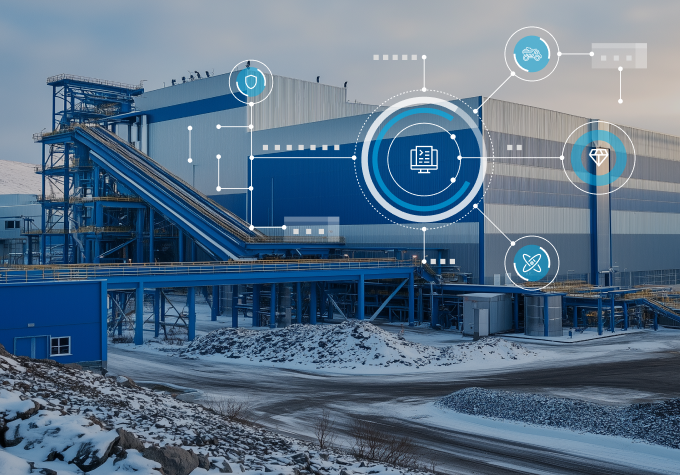

Автоматизированная система управления технологическими процессами обогащения угля предназначена для управления и мониторинга технологических процессов на обогатительной фабрике «Листвяжная». Система обеспечивает эффективное управление потоками угля, повышает безопасность на производстве и оптимизирует использование ресурсов.
Автоматизированная система управления технологическими процессами (АСУ ТП) разрабатывалась для объекта обогащения угля.
Задача реализации новой системы
Основной задачей реализации новой системы является замена устаревшей SCADA системы на современную и безопасную платформу MasterSCADA 4D.
Внедрение новой системы также включало ряд других целей:
Обеспечение высокоуровневой надежности и бесперебойности работы системы автоматизации;
Реализация удаленного доступа для операторов
Повышение уровня безопасности и контроля за технологическими процессами путем внедрения дополнительных возможностей по блокировке управления оборудованием;
Усовершенствование интерфейса с учетом современных тенденций и требований заказчика.
Решение
В рамках реализации проекта было принято решение использовать отечественную систему MasterSCADA 4D, что обеспечило соответствие требованиям информационной безопасности и исключило риски, связанные с санкциями. Основные компоненты системы включают: MasterSCADA 4D с 60 000 внешними точками ввода-вывода, пакеты клиентских рабочих мест, а также драйверы для протоколов SNMP и Siemens Profinet.
Функции системы

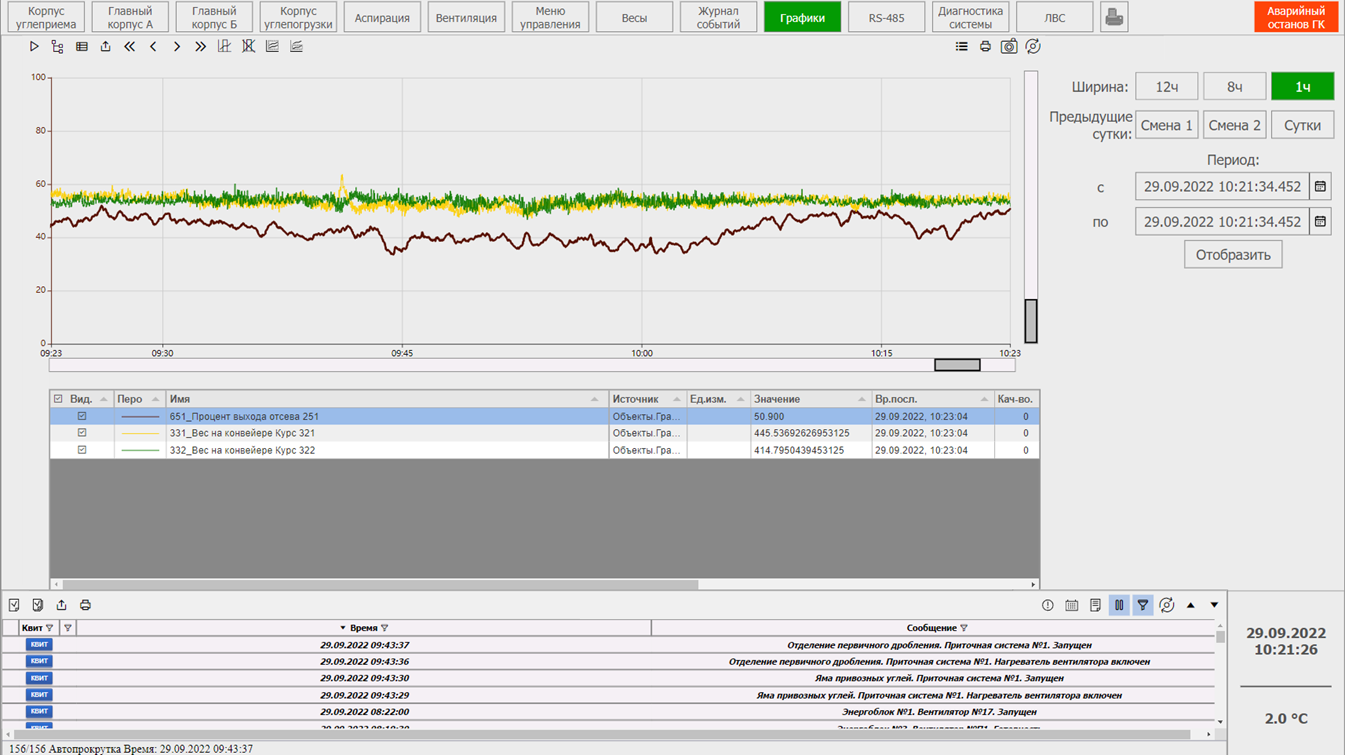

ПО MasterSCADA, установленное на автоматизированных рабочих местах, предоставляет следующие функции:

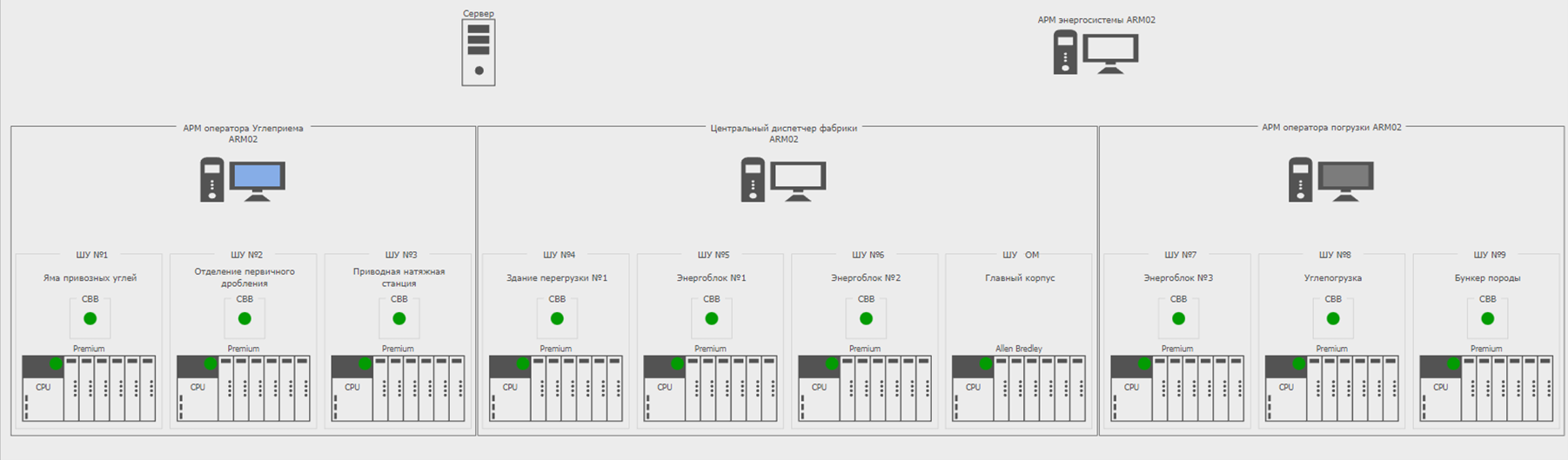

Мониторинг сетей связи;
Контроль программируемых логических контроллеров (ПЛК): Непрерывное наблюдение за работой ПЛК обеспечивает стабильное функционирование технологических процессов и мгновенное реагирование на любые отклонения;
Наблюдение за источниками бесперебойного питания (ИБП): Система позволяет следить за состоянием ИБП, что критически важно для поддержания работоспособности оборудования в условиях нестабильного энергоснабжения;
Гибкая настройка интерфейса: Позволяет адаптировать рабочие места диспетчеров и операторов под специфические потребности пользователей, повышая удобство работы.
Результат
В результате внедрения новой системы автоматизации на обогатительной фабрике «Листвяжная» были достигнуты следующие результаты:
- Полная замена программного обеспечения на отечественный аналог – MasterSCADA 4D, что обеспечило соответствие требованиям информационной безопасности и исключило риски, связанные с санкциями.
- Перенос всех алгоритмов по расчетам сырья и отгрузкам, что сохранило и улучшило эффективность производственных процессов.

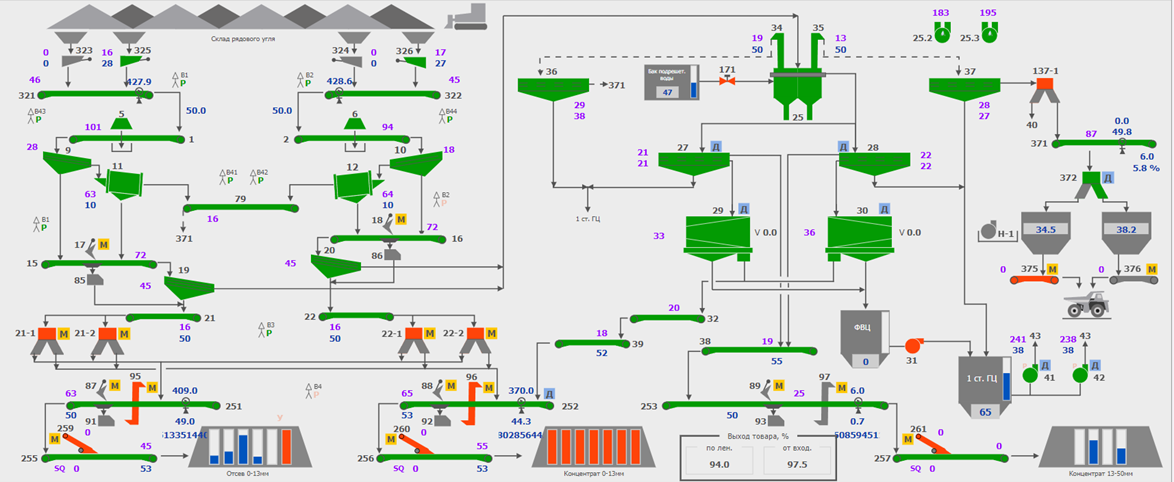

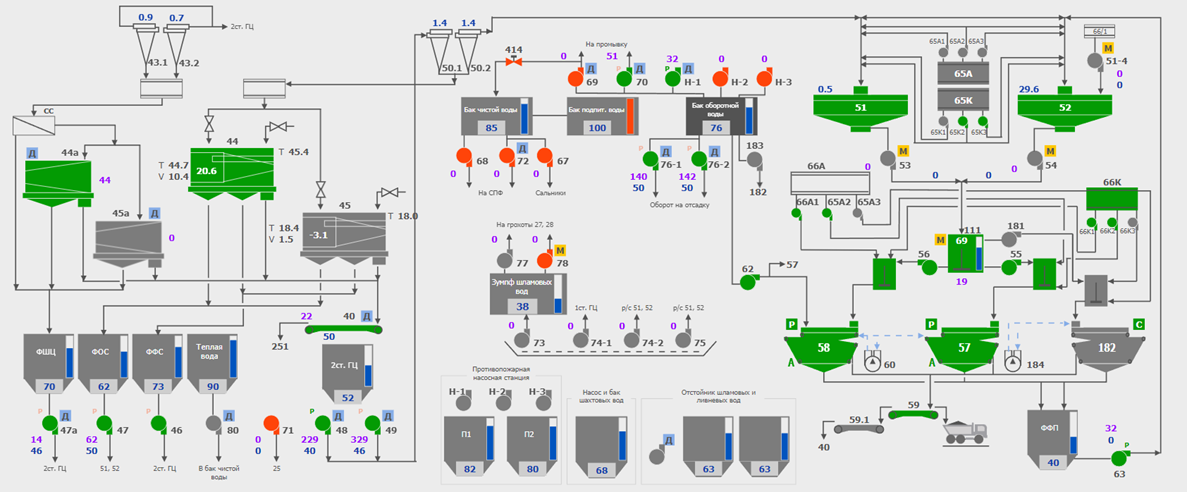

- Переработка интерфейса системы с учетом пожеланий Заказчика и современных тенденций («Серый экран»), что улучшило удобство и функциональность операторских рабочих мест.

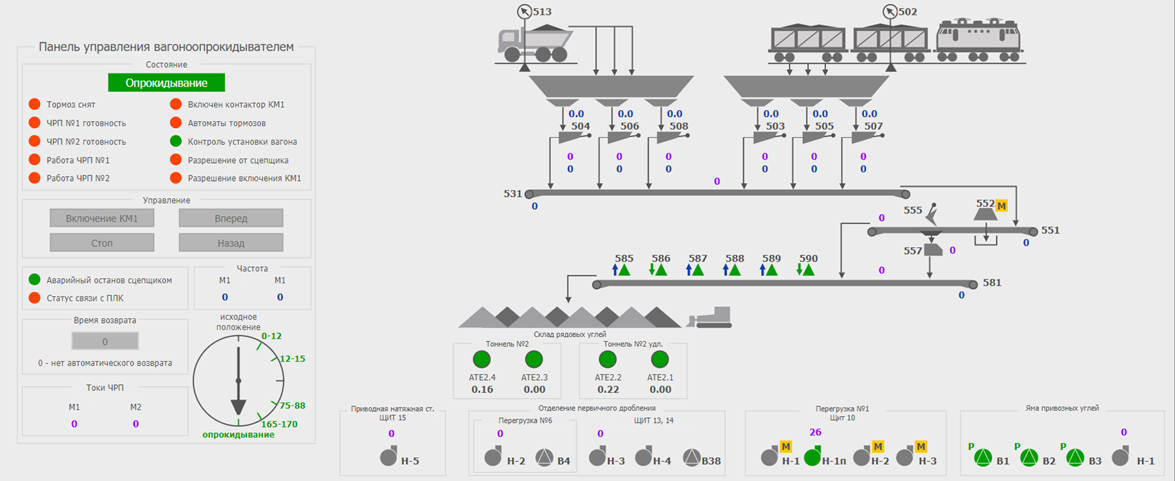

- Реализация дополнительных возможностей по блокировке управления оборудованием, что повысило уровень безопасности и контроля за технологическими процессами.
